詳細情報 |
|||
| 現在-コレクター（（最高） IC）: | 200 mA | 電圧-コレクターのエミッターの故障（最高）: | 40ボルト |
|---|---|---|---|
| Vceの飽和（最高） @ Ib、IC: | 300mV @ 5mA、50mA | 現在-コレクターの締切り（最高）: | 50nA |
| DCの現在の利益（hFE） （分） @ IC、Vce: | 100 @ 10mA、1V | パワー最高: | 300mW |
| 頻度-転移: | 250MHz | 実用温度: | -55°C | 150°C （TJ） |
製品の説明

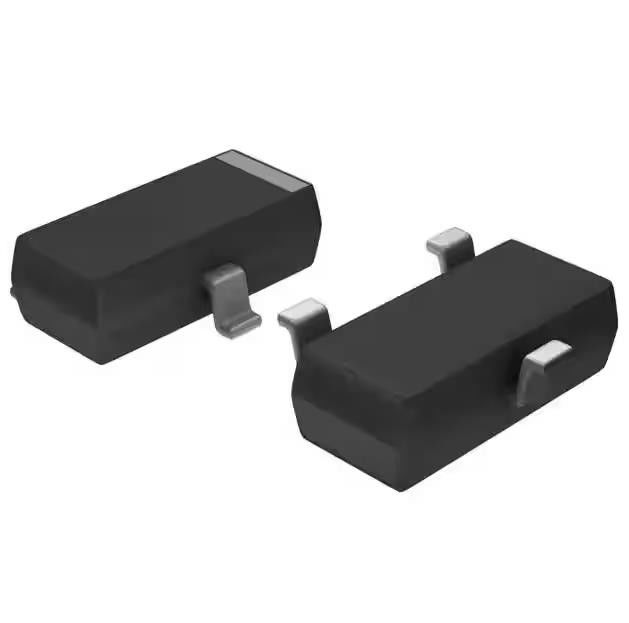

MMBT3904トランジスターIC破片200MAのケイ素NPNのエピタキシアル計画
両極（BJT）トランジスターNPN 40 V 200 mA 250MHz 300 MWの表面の台紙SOT-23
MMBT3904の指定
| タイプ | 記述 |
| 部門 | 分離した半導体製品 |
| トランジスター | |
| 両極（BJT） | |
| 単一の両極トランジスター | |
| Mfr | 限られるANBONの半導体（インターナショナル） |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| トランジスター タイプ | NPN |
| 現在-コレクター（（最高） IC） | 200 mA |
| 電圧-コレクターのエミッターの故障（最高） | 40ボルト |
| Vceの飽和（最高） @ Ib、IC | 300mV @ 5mA、50mA |
| 現在-コレクターの締切り（最高） | 50nA |
| DCの現在の利益（hFE） （分） @ IC、Vce | 100 @ 10mA、1V |
| パワー最高 | 300 MW |
| 頻度-転移 | 250MHz |
| 実用温度 | -55°C | 150°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-236-3、SC-59、SOT-23-3 |
| 製造者装置パッケージ | SOT-23 |
| 基礎プロダクト数 | MMBT390 |
MMBT3904の特徴
•高いコレクターemitterbreakdienの電圧。（BVCEO 40V Min.@Ic =1mA）
•高利得および低い飽和を用いる小さい負荷スイッチ トランジスターはコレクター流れの一般目的のアンプそして転換の適用のために、設計されている。
•225mW電力損失が可能。
•緑パートナーのための無鉛部品は、MIL-STD-19500/228の環境基準を超過する
•接尾辞「- H」は前ハロゲンなしの部分を示す。MMBT3904-H.
MMBT3904の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
