詳細情報 |
|||
| 多重交換装置/デマルチプレクサー回路: | 2:1 | オン州の抵抗（最高）: | 30Ohm |
|---|---|---|---|
| チャネル間の一致（ΔRon）: | 500mOhm | 電圧-単一供給（V+）: | 10V | 30V |
| 電圧-二重供給（V±）: | ±4.5V | 20V | スイッチ時間（（最高）トン、しゃれ者）: | 150ns、100ns |
| 充満注入: | 10pc | チャネル キャパシタンス（CS （） CD （））: | 12pF、12pF |
| 回路の数: | 2 | ||
製品の説明

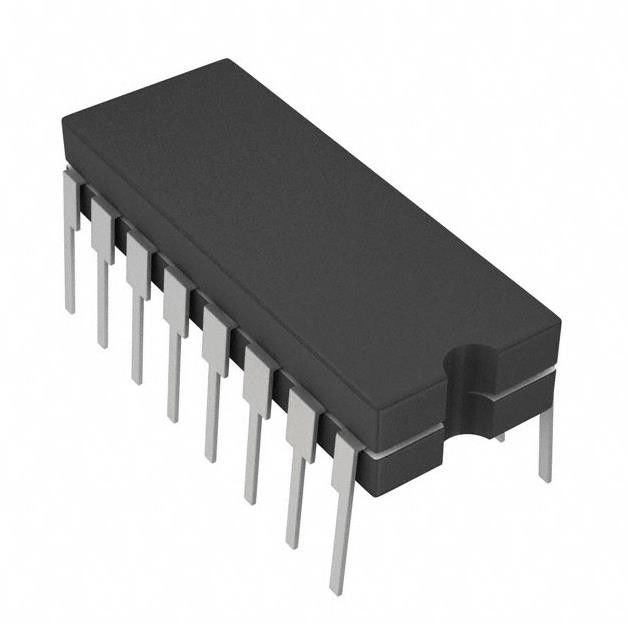

DG403AK 集積回路 IC チップ スイッチ 2:1 30 オーム 16-CDIP 2 回路
ICスイッチ SPDT×2 30OHM 16CDIP
仕様DG403AK
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| アナログスイッチ、マルチプレクサ、デマルチプレクサ | |
| 製造元 | アナログ・デバイセズ社/マキシム・インテグレーテッド |
| シリーズ | - |
| パッケージ | チューブ |
| 製品の状態 | 廃止 |
| スイッチ回路 | SPDT |
| マルチプレクサ/デマルチプレクサ回路 | 2:01 |
| 回路数 | 2 |
| オン状態抵抗 (最大) | 30オーム |
| チャンネル間マッチング (ΔRon) | 500ミリオーム |
| 電圧 - 電源、単一 (V+) | 10V～30V |
| 電圧 - 電源、デュアル (V±) | ±4.5V～20V |
| スイッチ時間 (Ton、Toff) (最大) | 150ns、100ns |
| -3db帯域幅 | - |
| 電荷注入 | 10pC |
| チャネル容量 (CS(オフ)、CD(オフ)) | 12pF、12pF |
| 電流 - 漏れ電流 (IS(off)) (最大) | 250pA |
| クロストーク | -90dB @ 1MHz |
| 動作温度 | -55℃～125℃（TA） |
| 取付タイプ | スルーホール |
| パッケージ・ケース | 16-CDIP (0.300インチ、7.62mm) |
| サプライヤーデバイスパッケージ | 16-CDIP |
| 基本製品番号 | DG403 |
特徴のDG403AK
回路数:2
オン状態抵抗 (最大): 30 オーム
チャンネル間マッチング (ΔRon):500mOhm
電圧 - 電源、シングル (V+):10V ~ 30V
電圧 - 電源、デュアル (V±):±4.5V ~ 20V
スイッチ時間 (Ton、Toff) (最大):150ns、100ns
環境および輸出の分類のDG403AK
| 属性 | 説明 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
