詳細情報 |
|||
現在-出力: | 3A | 頻度-切換え: | 400kHz |
---|---|---|---|
同期整流器: | はい | 実用温度: | -40°C | 125°C (TJ) |
タイプの取付け: | 表面の台紙 | パッケージ/場合: | 薄いSOT-23-6 TSOT-23-6 |
製造者装置パッケージ: | SOT-23-THIN | 基礎プロダクト数: | TPS54302 |
製品の説明

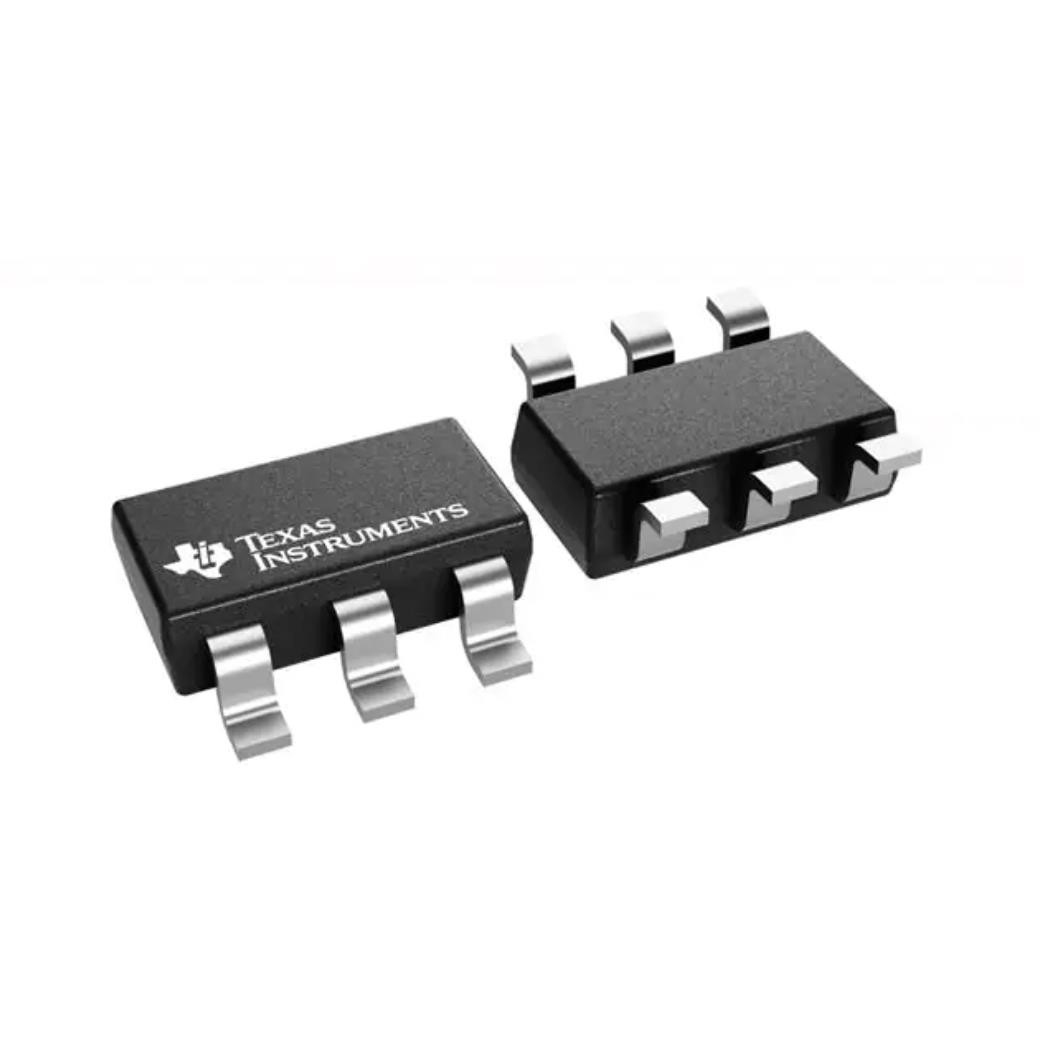

TPS54302DDCRのすくいICのソケットIC Regの木びき台Adj 3a Tsot23-6 296 46237 6 Nd
薄い木びき台の切換え調整装置ICの肯定的で調節可能な0.596V 1出力3A SOT-23-6 TSOT-23-6
TPS54302DDCRの指定
タイプ | 記述 |
部門 | 集積回路(IC) |
力管理(PMIC) | |
電圧安定器- DC DCの切換え調整装置 | |
Mfr | テキサス・インスツルメント |
シリーズ | - |
パッケージ | テープ及び巻き枠(TR) |
切りなさいテープ(CT)を | |
Digi-Reel® | |
プロダクト状態 | 活動的 |
機能 | 軽減する |
出力環境設定 | 陽性 |
地勢学 | 木びき台 |
出力タイプ | 調節可能 |
出力の数 | 1 |
入る電圧- (分) | 4.5V |
入る電圧- (最高) | 28V |
電圧-出力(分/固定されて) | 0.596V |
電圧-出力(最高) | 28V |
現在-出力 | 3A |
頻度-切換え | 400kHz |
同期整流器 | はい |
実用温度 | -40°C | 125°C (TJ) |
タイプの取付け | 表面の台紙 |
パッケージ/場合 | 薄いSOT-23-6 TSOT-23-6 |
製造者装置パッケージ | SOT-23-THIN |
基礎プロダクト数 | TPS54302 |
TPS54302DDCRの特徴
•28-V広い入力電圧範囲への4.5-V
•連続的な3-Aのための統合された85-mΩおよび40-mΩ MOSFETsは出力電流を
•低い2-μA操業停止、45-μA静止流れ
•内部5氏の柔らかい開始
•転換の頻度固定400 kHzの
•EMIを減らす頻度スペクトラム拡散
•高度の環境mode™脈拍のスキップ
•ピークcurrent-mode制御
•内部ループ補償
•しゃっくりモード保護の両方のMOSFETsのための過電流保護
•過電圧の保護
•熱操業停止
•SOT-23 (6)のパッケージ
TPS54302DDCRの適用
•12-V、24-Vはパワー バス供給を配った
•企業の適用
–白物家電
•消費者適用
–音声
– STB、DTV
–プリンター
TPS54302DDCRの環境及び輸出分類
属性 | 記述 |
RoHSの状態 | 迎合的なROHS3 |
湿気感受性のレベル(MSL) | 1 (無制限) |
範囲の状態 | 変化しないに達しなさい |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
