詳細情報 |
|||
| 現在-出力: | 500mA | 頻度-切換え: | 100kHz | 2.5MHz |
|---|---|---|---|
| 同期整流器: | いいえ | 実用温度: | -40°C | 150°C （TJ） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 10-VFDFNはパッドを露出した |
| 製造者装置パッケージ: | 10-VSON （3x3） | 基礎プロダクト数: | TPS57040 |
製品の説明

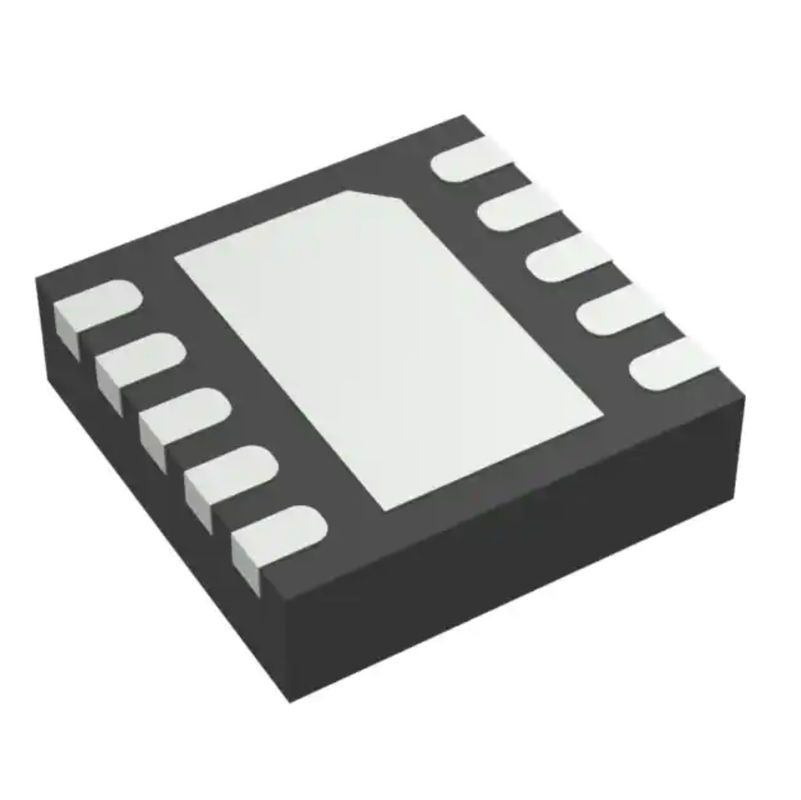

TPS57040QDRCRQ1 ディップ Ic ソケット Ic Reg Buck Adj 500ma 10vson
バック スイッチングレギュレータ IC ポジティブ 可変 0.8V 1 出力 500mA 10-VFDFN露出パッド
仕様 TPS57040QDRCRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100、SWIFT™、エコモード™ |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 3.5V |
| 電圧 - 入力 (最大) | 42V |
| 電圧 - 出力 (最小/固定) | 0.8V |
| 電圧 - 出力 (最大) | 39V |
| 電流 - 出力 | 500mA |
| 周波数 - スイッチング | 100kHz～2.5MHz |
| 同期整流器 | いいえ |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 10-VFDFN 露出パッド |
| サプライヤーデバイスパッケージ | 10-VSON (3x3) |
| 基本製品番号 | TPS57040 |
の特徴TPS57040QDRCRQ1
• 自動車用途向けに認定済み
• 以下の結果により AEC-Q100 認定済み
– デバイス温度グレード 1: –40°C ～ 125°C の周囲動作温度範囲
– デバイス HBM ESD 分類レベル 2
– デバイス CDM ESD 分類レベル C4B
• 3.5V～42Vの入力電圧範囲
• 200mΩハイサイドMOSFET
• パルススキッピング Eco-mode™ 制御方式による軽負荷時の高効率
• 116μAの動作静止電流
• 1.5μAのシャットダウン電流
• 100kHz～2.5MHzのスイッチング周波数
• 外部クロックに同期
• 調整可能なスロースタート/シーケンス
• 不足電圧および過電圧パワーグッド
出力
• 調整可能な低電圧ロックアウト電圧と
ヒステリシス
• 0.8Vの内部リファレンス電圧
• SwitcherPro™ ソフトウェア ツールでサポート 部品番号 パッケージ 本体サイズ (公称) (http://focus.ti.com/docs/toolsw/folders/print/s)
アプリケーションのTPS57040QDRCRQ1
• 12V 自動車電源システムの簡略回路図 • 自動車ボディエレクトロニクス
• パッシブセーフティ: ブレーキシステムとエアバッグ
• 12Vおよび24Vの産業用低電力システム
• アフターマーケット自動車アクセサリ: ビデオ、GPS、エンターテイメント
環境および輸出の分類TPS57040QDRCRQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
