詳細情報 |
|||
| 現在-出力: | 60MA | 頻度-切換え: | 50kHz |
|---|---|---|---|
| 同期整流器: | いいえ | 実用温度: | -40°C | 125°C （TJ） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | SC-74A、SOT-753 |
| 製造者装置パッケージ: | SOT-23-5 | 基礎プロダクト数: | TPS60402 |
製品の説明

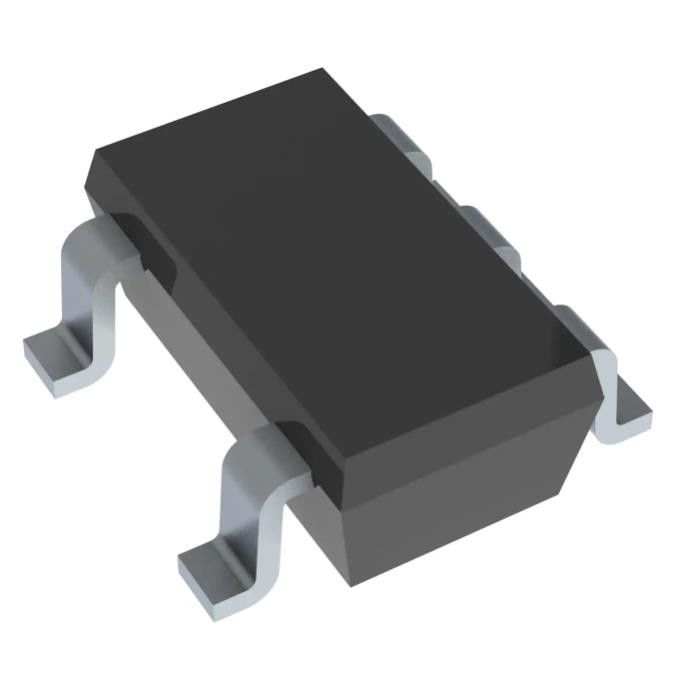

TPS60402QDBVRQ1 ディップ Ic ソケット Ic 登録充電ポンプ Inv 60ma Sot23
チャージポンプ スイッチングレギュレータ IC 正または負 固定 -Vin、2Vin、Vin/2 1 出力 60mA SC-74A、SOT-753
仕様 TPS60402QDBVRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | レシオメトリック |
| 出力構成 | ポジティブまたはネガティブ |
| トポロジー | チャージポンプ |
| 出力タイプ | 修理済み |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 1.8V |
| 電圧 - 入力 (最大) | 5.25V |
| 電圧 - 出力 (最小/固定) | -Vin、2Vin、Vin/2 |
| 電圧 - 出力 (最大) | - |
| 電流 - 出力 | 60mA |
| 周波数 - スイッチング | 50kHz |
| 同期整流器 | いいえ |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | SC-74A、SOT-753 |
| サプライヤーデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | TPS60402 |
の特徴TPS60402QDBVRQ1
• の資格を有する自動車用途
• AEC-Q100 テスト ガイダンス以下の内容で結果：
– デバイスの温度グレード 1: –40°C ～+125°C 周囲動作時温度範囲
– デバイス HBM ESD分類レベル2
– デバイス CDM ESD分類レベル C6
• 入力電源を反転します電圧
• 最大60mA出力現在
• 小型の 1µF が 3 つだけセラミックコンデンサ必要です
• 入力電圧範囲～1.8V～5.25V
• 省電力モード低効率の改善出力電流 (TPS60400-Q1)
• デバイスの静止電流標準: 100μA
• 統合されたアクティブショットキーダイオード - スタート用ダイオード -アップイントゥロード
• 小型5ピンSOT23パッケージ
• 評価モジュール在庫あり: TPS60400EVM-178
アプリケーションのTPS60402QDBVRQ1
• 車載インフォテインメント
• 自動車クラスター
• LCD ディスプレイ
• 負の電源電圧
環境および輸出の分類TPS60400DBVR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
