詳細情報 |
|||
| クロック レート: | 456MHz | 不揮発性メモリ: | 外面 |
|---|---|---|---|
| オン破片のRAM: | 448KB | 電圧-入力/出力: | 1.8V、3.3V |
| 電圧-中心: | 1.30V | 実用温度: | 0°C | 90°C （TJ） |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 361-LFBGA |
製品の説明

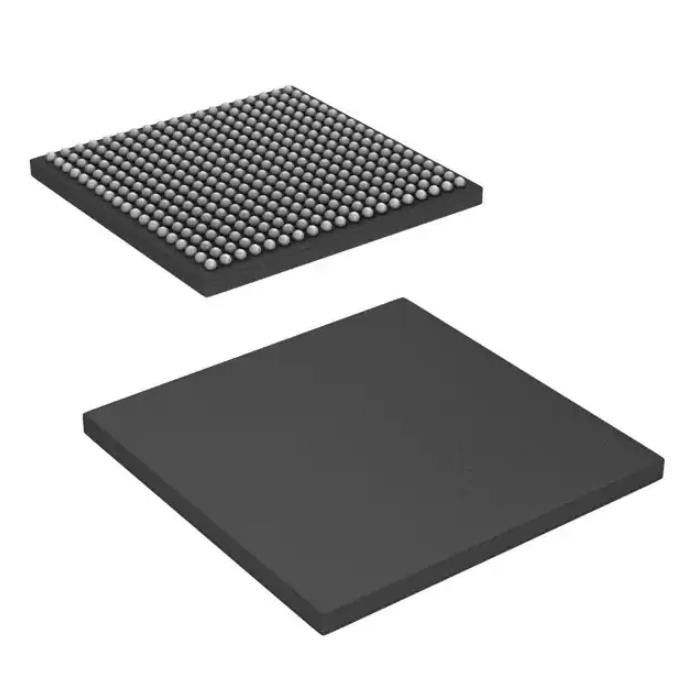

TMS320C6748BZWT4すくいICのソケットTms320c6748bzwt4 296 29528 Nd
IC DSP FIX/FLOATポイント361NFBGA
TMS320C6748BZWT4の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| DSP （ディジタル信号プロセッサ） | |
| Mfr | テキサス・インスツルメント |
| シリーズ | TMS320C674x |
| パッケージ | 皿 |
| プロダクト状態 | 時代遅れ |
| タイプ | 固定/浮動小数点 |
| インターフェイス | EBI/EMI、イーサネットMACのホスト インターフェイス、私² C、McASP、SPI、UART、USB |
| クロック レート | 456MHz |
| 不揮発性メモリ | 外面 |
| オン破片のRAM | 448kB |
| 電圧-入力/出力 | 1.8V、3.3V |
| 電圧-中心 | 1.30V |
| 実用温度 | 0°C | 90°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 361-LFBGA |
| 製造者装置パッケージ | 361-NFBGA （16x16） |
| 基礎プロダクト数 | TMS320 |
TMS320C6748BZWT4の特徴
•375 -および固定される456 MHz C674xおよび浮動小数点VLIW DSP
•C674xの命令セットの特徴
– C67x+およびC64x+ ISAsの上位セット
– 3648までのMIPSおよび2746 MFLOPS
– Byte-Addressable （8、16-、32-、そして64ビット データ）
– 8ビット流出の保護
–ビット分野のエキス、明確なセット
–標準化、ビット数える飽和
–密集した16ビットの指示
•C674xの二レベルのキャッシュ メモリの建築
– L1PプログラムRAM/Cacheの32KB
– L1DデータRAM/Cacheの32KB
– L2の256KBは地図を描かれたRAM/Cacheを統一した
–適用範囲が広いRAM/Cacheの仕切り（L1およびL2）
•高められたダイレクト・メモリ・アクセスのコントローラー3
（EDMA3）:
– 2つのチャンネル コントローラ
– 3つの移動のコントローラー
– 64の独立したDMAチャネル
– 16の速いDMAチャネル
–プログラム可能な移動の破烈のサイズ
•TMS320C674x浮動小数点VLIW DSPの中心
–非同盟の負荷店の建築
サポート
– 64の汎用レジスター（32ビット）
– 6つのALU （32 -および40ビット）の機能ユニット
–サポート32ビット整数、SP （単一IEEE
精密/32ビット）およびDP （IEEEの倍
精密/64ビットの）浮動小数点
–サポート時計1個あたりの4つまでのSPの付加、4つのDPの付加2個の時計毎に
–サポート2まで浮動小数点（SPかDP）相互近似（RCPxP）および正方形根の相互近似
（周期ごとのRSQRxP）操作
– 2つは機能ユニットを増加する:
–浮動小数点混合され精密IEEEは増加する
支えられるまで:
–時計1個あたりの2 SPの× SPの→ SP
– 2 SPの× SPの→ DP 2個の時計毎に
TMS320C6748BZWT4の適用
•通貨の点検
•生物測定の同一証明
•マシン ビジョン（低価格の）
TMS320C6748BZWT4の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
