詳細情報 |
|||
| RAMのサイズ: | 18K X 16 | 電圧-供給（Vcc/Vdd）: | 1.81V | 2V |
|---|---|---|---|
| データ変換装置: | A/D 16x12b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 125°C （TA） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 128-LQFP | 製造者装置パッケージ: | 128-LQFP （14x14） |
製品の説明

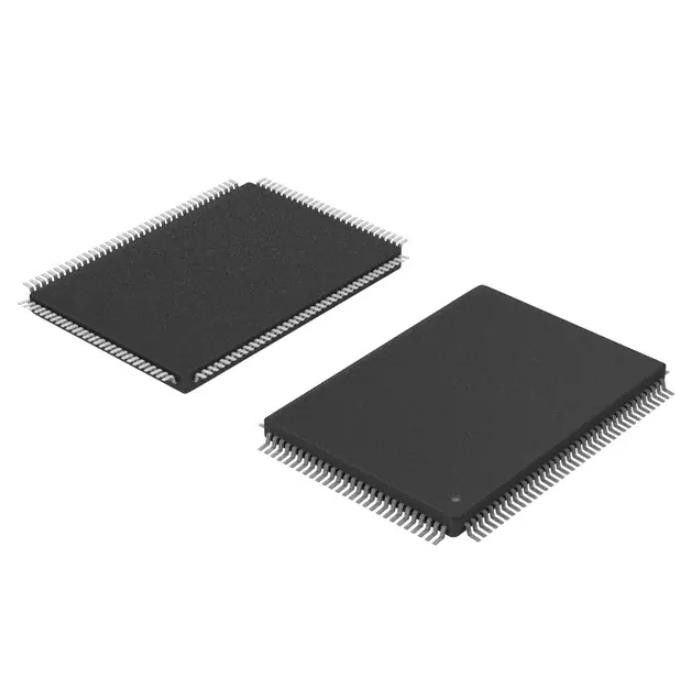

TMS320F2811PBKQ ディップ Ic ソケット Ic Mcu 32 ビット 256kb フラッシュ 128lqfp
C28x 車載、AEC-Q100、C2000™ C28x 固定小数点マイクロコントローラ IC 32 ビット シングルコア 150MHz 256KB（128K x 16） フラッシュ 128-LQFP（14x14）
仕様 TMS320F2811PBKQ
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100、C2000™ C28x 固定小数点 |
| パッケージ | トレイ |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | C28x |
| コアサイズ | 32ビットシングルコア |
| スピード | 150MHz |
| 接続性 | CANbus、McBSP、SCI、SPI、UART/USART |
| 周辺機器 | DMA、POR、PWM、WDT |
| I/O数 | 56 |
| プログラムメモリサイズ | 256KB (128K×16) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 18K×16 |
| 電圧 - 電源 (Vcc/Vdd) | 1.81V～2V |
| データコンバータ | A/D 16x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 128-LQFP |
| サプライヤーデバイスパッケージ | 128-LQFP (14x14) |
| 基本製品番号 | TMS320 |
の特徴TMS320F2811PBKQ
• 高性能スタティック CMOS テクノロジー
– 150 MHz (サイクル時間6.67 ns)
– 低電力 (135 MHz で 1.8 V コア、150 MHz で 1.9 V コア、3.3 VI/O) 設計
• JTAGバウンダリスキャンのサポート
– IEEE 標準 1149.1-1990 IEEE 標準テスト アクセス ポートおよびバウンダリ スキャン アーキテクチャ
・ブートROM（4K×16）
– ソフトウェアブートモードあり
– 標準の算数テーブル
・外部インターフェース（F2812）
– 合計 1M × 16 以上のメモリ
– プログラム可能な待機状態
– プログラム可能な読み取り/書き込みストローブ タイミング
– 3 つの個別のチップセレクト
• エンディアン: リトルエンディアン
• クロックとシステム制御
– オンチップオシレータ
– ウォッチドッグタイマーモジュール
アプリケーションのTMS320F2811PBKQ
• 3 つの外部割り込み
• 45 個のペリフェラル割り込みをサポートするペリフェラル割り込み拡張 (PIE) ブロック
• 3 つの 32 ビット CPU タイマー
環境および輸出の分類TMS320F2811PBKQ
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
