詳細情報 |
|||
| RAMのサイズ: | 18K X 16 | 電圧-供給（Vcc/Vdd）: | 1.81V | 2V |
|---|---|---|---|
| データ変換装置: | A/D 16x12b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 85°C （TA） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 176-LQFP | 製造者装置パッケージ: | 176-LQFP （24x24） |
製品の説明

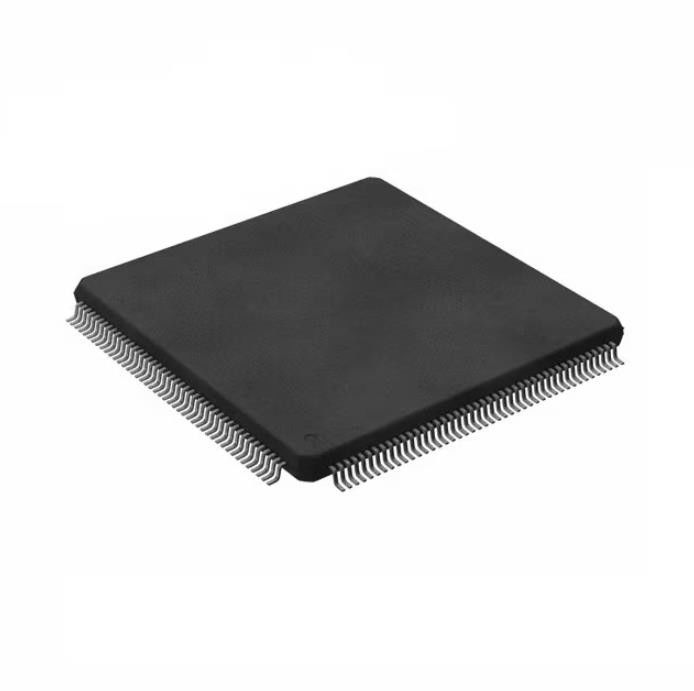

TMS320F2812PGFAのすくいICのソケットIC Mcu 32bit 256kb抜け目がない176lqfp
、AEC-Q100自動車のC28x C2000™ C28xの固定小数点マイクロ制御回路IC 32ビット単心150MHz 256KB （128K x 16）フラッシュ176-LQFP （24x24）
TMS320F2812PGFAの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100のC2000™ C28xの定点自動車 |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | C28x |
| コア サイズ | 32ビット単心 |
| 速度 | 150MHz |
| 結合性 | CANbus、EBI/EMI、McBSP、SCI、SPI、UART/USART |
| ペリフェラル | DMA、POR、PWM、WDT |
| 入力/出力の数 | 56 |
| プログラム記憶容量 | 256KB （128K X 16） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 18K X 16 |
| 電圧-供給（Vcc/Vdd） | 1.81V | 2V |
| データ変換装置 | A/D 16x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 176-LQFP |
| 製造者装置パッケージ | 176-LQFP （24x24） |
| 基礎プロダクト数 | TMS320 |
TMS320F2812PGFAの特徴
•高性能静的なCMOSの技術
– 150のMHz （6.67 nsサイクル時間）
–ローパワー（135のMHzの1.8-V中心、
150のMHz、3.3-V入力/出力の）設計の1.9-V中心
•JTAGの境界スキャン サポート（1）
•高性能32ビットCPU （TMS320C28x™）
– 16 x 16そして32 x 32のMAC操作
– 16 x 16二重MAC
–ハーバード バス建築
–原子動作
–速い割り込み応答および処理
–統一された記憶プログラミング モデル
– 4Mの線形プログラム/データ・アドレスの範囲
– Code-Efficient （C/C++およびアセンブリで）
– TMS320F24x/LF240xプロセッサのソース コード
互換性がある
•オン破片の記憶
–抜け目がない装置:128K Xの16フラッシュまで
（4 8K X 16および6 16K X 16のセクター）
– ROMデバイス:128K X 16 ROMまで
– 1K X 16 OTP ROM
– L0およびL1:単一4K X 16それぞれの2つのブロックか。
アクセスのRAM （SARAM）
– H0:8K Xの1つのブロック16 SARAM
– M0およびM1:1K X 16の2つのブロックそれぞれ
SARAM
•ブーツROM （4K X 16）
–ソフトウェア ブーツ モードと…
–標準的な数学のテーブル
•外部インタフェース（2812）
– 1M x 16総記憶に…
–プログラム可能な待ち状態
–プログラム可能な読み書きストロボのタイミング
– 3個々の破片は選ぶ
•Endianness:少しEndian
TMS320F2812PGFAの適用
•56までの一般目的入力/出力（GPIO）ピン
•高度の模範化の特徴
–分析および中断点機能
–リアルタイムはハードウェアでデバッグする
•開発ツールは含んでいる
– ANSI C/C++の編集者/アセンブラー/リンカ
– Studio™ IDEコード作曲家
– DSP/BIOS™
– JTAGスキャン コントローラー（1）
•ローパワー モードおよび力の節約
–、スタンバイ遊んでいる、停止モードは支えた
–個々の周辺時計を不具にしなさい
TMS320F2812PGFAの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
