詳細情報 |
|||
| RAMのサイズ: | 34K X 16 | 電圧-供給（Vcc/Vdd）: | 1.805V | 1.995V |
|---|---|---|---|
| データ変換装置: | A/D 16x12b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 125°C （TA） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 176-BGA | 製造者装置パッケージ: | 176-BGA （15x15） |
製品の説明

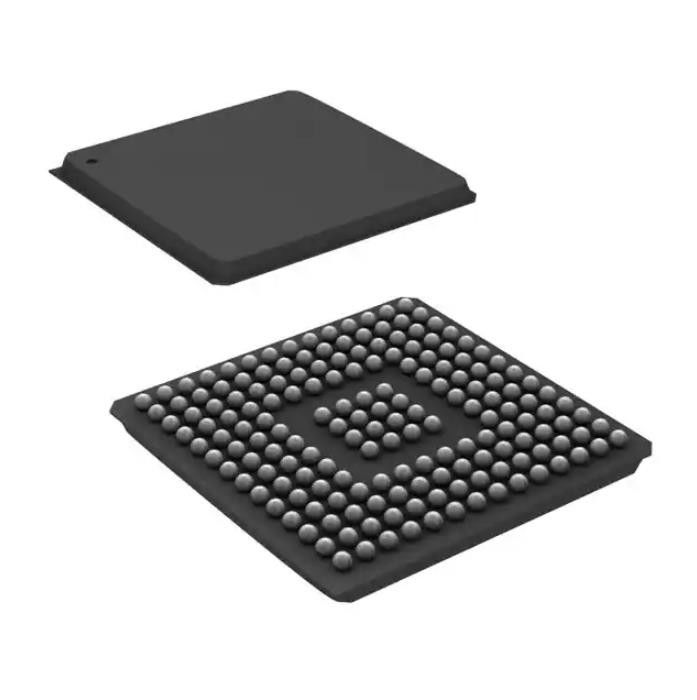

TMS320F28235ZJZQR ディップ Ic ソケット Ic Mcu 32 ビット 512kb フラッシュ 176bga
C28x 車載用、AEC-Q100、C2000™ C28x Delfino™ マイクロコントローラ IC 32 ビット シングルコア 150MHz 512KB（256K x 16） フラッシュ 176-BGA（15x15）
仕様 TMS320F28235ZJZQR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100、C2000™ C28x Delfino™ |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | C28x |
| コアサイズ | 32ビットシングルコア |
| スピード | 150MHz |
| 接続性 | CANbus、EBI/EMI、I²C、McBSP、SCI、SPI、UART/USART |
| 周辺機器 | DMA、POR、PWM、WDT |
| I/O数 | 88 |
| プログラムメモリサイズ | 512KB（256K×16） |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 34K×16 |
| 電圧 - 電源 (Vcc/Vdd) | 1.805V～1.995V |
| データコンバータ | A/D 16x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 176-BGA |
| サプライヤーデバイスパッケージ | 176-BGA (15x15) |
| 基本製品番号 | TMS320 |
の特徴TMS320F28235ZJZQR
• 6 チャネル DMA コントローラ (ADC、McBSP、ePWM、XINTF、および SARAM 用)
• 16 ビットまたは 32 ビット外部インターフェイス (XINTF)
– 2M × 16 アドレス以上の到達範囲
• オンチップメモリ
– F28335、F28333、F28235: 256K × 16 フラッシュ、34K × 16 SARAM
– F28334、F28234: 128K × 16 フラッシュ、34K × 16 SARAM
– F28332、F28232: 64K × 16 フラッシュ、26K × 16 SARAM
– 1K × 16 OTP ROM • ブートROM (8K × 16)
– ソフトウェア ブート モードあり (SCI、SPI、CAN、I2C、McBSP、XINTF、およびパラレル I/O 経由)
– 標準の算数テーブル
• クロックとシステム制御
– オンチップオシレータ
– ウォッチドッグタイマーモジュール
アプリケーションのTMS320F28235ZJZQR
• 先進運転支援システム (ADAS)
– 中・短距離レーダー
• ビルディングオートメーション
– HVAC モーター制御
– トラクションインバーターモーター制御
• 工場のオートメーションと制御
– 自動仕分け装置
– CNC制御
• グリッドインフラストラクチャ
– セントラルインバータ
– ストリングインバータ
• ハイブリッド、電気およびパワートレイン システム
– インバーター＆モーター制御
– オンボード (OBC) およびワイヤレス充電器
• モータードライブ
– AC入力BLDCモータードライブ
– サーボドライブ制御モジュール
• 電力供給
– 産業用AC-DC
環境および輸出の分類TMS320F28235ZJZQR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
