詳細情報 |
|||
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
|---|---|---|---|
| プログラム可能なDigiキー: | 確認される | 中心プロセッサ: | C2xx DSP |
| コア サイズ: | 16ビット | 速度: | 40MHz |
| ペリフェラル: | CANbus、SCI、SPI、UART/USART | パッケージ 皿プロダクト状態 プログラム可能な活動的なDigiキー 確認された中心プロセッサ C2xx DSPのコア サイズ: | POR、PWM、WDT |
製品の説明

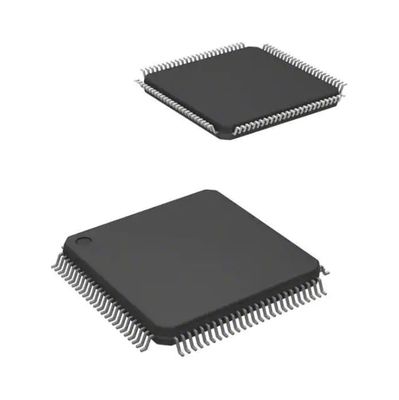

TMS320LF2406APZS ディップ Ic ソケット Ic Mcu 16 ビット 64kb フラッシュ 100lqfp
C2xx DSP C2000™ C24x 16 ビット マイクロコントローラ IC 16 ビット 40MHz 64KB (32K x 16) フラッシュ 100-LQFP (14x14)
仕様 TMS320LF2406APZS
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | C2000™ C24x 16 ビット |
| パッケージ | トレイ |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 確認済み |
| コアプロセッサ | C2xx DSP |
| コアサイズ | 16ビット |
| スピード | 40MHz |
| 接続性 | CANbus、SCI、SPI、UART/USART |
| 周辺機器 | POR、PWM、WDT |
| I/O数 | 41 |
| プログラムメモリサイズ | 64KB (32K×16) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 5K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 3V～3.6V |
| データコンバータ | A/D 16x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 100-LQFP |
| サプライヤーデバイスパッケージ | 100-LQFP (14x14) |
| 基本製品番号 | TMS320 |
の特徴TMS320LF2406APZS
• 高性能スタティック CMOS テクノロジー
− 25 ns の命令サイクル時間 (40 MHz)
− 40MIPSのパフォーマンス
− 低電力 3.3V 設計
• TMS320C2xx DSP CPU コアに基づく
− F243/F241/C242とコード互換
− F240と互換性のある命令セットおよびモジュール
• フラッシュ (LF) および ROM (LC) デバイス オプション
− LF240xA: LF2407A、LF2406A、LF2403A、LF2402A
− LC240xA: LC2406A、LC2404A、LC2403A、LC2402A
オンチップメモリ
− 最大 32K ワード x 16 ビットのフラッシュ EEPROM (4 セクター) または ROM
− オンチップフラッシュ/ROM のプログラム可能な「コードセキュリティ」機能
− 最大 2.5K ワード x 16 ビットのデータ/プログラム RAM
− 544 ワードのデュアルアクセス RAM
− 最大 2K ワードのシングルアクセス RAM
• ブート ROM (LF240xA デバイス)
− SCI/SPI ブートローダー
• 最大 2 つのイベント マネージャー (EV) モジュール (EVA および EVB)、それぞれに以下が含まれます。
− 2 つの 16 ビット汎用タイマー
− 以下を可能にする 8 つの 16 ビット パルス幅変調 (PWM) チャネル
− 三相インバータ制御
− PWM チャネルの中心または端の位置合わせ
− 外部 PDPINTx ピンによる緊急 PWM チャネル シャットダウン
− プログラム可能なデッドバンド (デッドタイム) によりシュートスルー障害を防止
− 外部イベントのタイムスタンプ用の 3 つのキャプチャ ユニット
− 選択ピンの入力修飾子
− オンチップ位置エンコーダインターフェイス回路
− 同期された A/D 変換
− AC 誘導、BLDC、スイッチトリラクタンス、ステッピング モーター制御用に設計
− 複数のモーターおよび/またはコンバーターの制御に適用可能
アプリケーションのTMS320LF2406APZS
• パッケージオプション
− 144 ピン LQFP PGE (LF2407A)
− 100 ピン LQFP PZ (2406A、LC2404A)
− 64 ピン TQFP PAG (LF2403A、LC2403A、LC2402A)
− 64 ピン QFP PG (2402A)
• 拡張温度オプション (A および S)
−A：−40℃〜85℃
−S：−40℃〜125℃
環境および輸出の分類TMS320LF2406APZS
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
