詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | 操縦（柵で囲むべき柵） |
|---|---|---|---|
| 単方向チャネル: | 4 | 電圧 - 逆スタンドオフ (標準): | 5.5V （最高） |
| 電圧 - ブレークダウン (最小): | 6V | 電圧- （最高） @ Ippを締め金で止めること: | 14V |
| パワー - ピークパルス: | 2.5A （8/20µs） | プロダクト状態 活動的なタイプ ステアリング（柵で囲むべき柵）単方向チャネル 4電圧-逆の立場: | 40W |
製品の説明

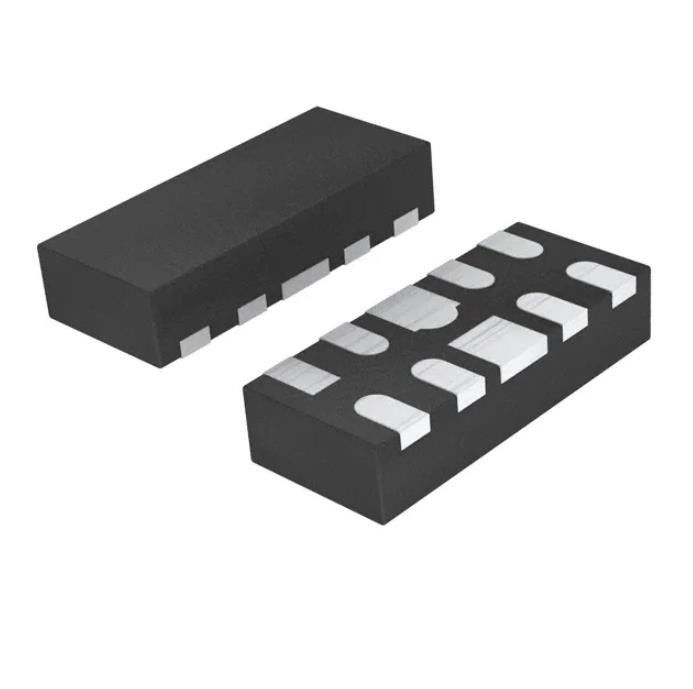

TPD4E05U06DQARのすくいICのソケットTVのダイオード5.5vwm 14vc 10uson 6週
14Vクランプ2.5A （8/20µs） Ipp TVのダイオードの表面の台紙10-USON （2.5x1）
TPD4E05U06DQARの指定
| タイプ | 記述 |
| 部門 | 回路保護 |
| 一時的な電圧サプレッサー（TV） | |
| TVのダイオード | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| タイプ | 操縦（柵で囲むべき柵） |
| 単方向チャネル | 4 |
| 電圧-逆のスタンドオフ（タイプ） | 5.5V （最高） |
| 電圧-故障（分） | 6V |
| 電圧- （最高） @ Ippを締め金で止めること | 14V |
| 現在-ピーク脈拍（10/1000µs） | 2.5A （8/20µs） |
| パワー ピーク脈拍 | 40W |
| 電力線保護 | はい |
| 適用 | HDMI |
| キャパシタンス@頻度 | - |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 10-UFDFN |
| 製造者装置パッケージ | 10-USON （2.5x1） |
| 基礎プロダクト数 | TPD4E05U06 |
TPD4E05U06DQARの特徴
•IEC 61000-4-2のレベル4 ESDの保護
– ±12 kV接触の排出
– ±15 kV空隙の排出
•IEC 61000-4-4 EFTの保護
– 80 A （5/50 ns）
•IEC 61000-4-5のサージの保護
– 2.5 A （µs 8/20の）
•IOキャパシタンス0.42 pFから0.5 pF （典型的）
•DCの絶縁破壊電圧6.5 V （最低）
•超低い漏出流れ10 nA （最高）
•電圧を締め金で止める低いESD
•産業温度較差:– 40°Cへの+125°C
•容易なストレート型の誘導のパッケージ
•業界標準SOD-523パッケージ（× 1.60 mmの× 0.80 mmの0.65 mm）
TPD4E05U06DQARの適用
•HDMI 1.4b
•HDMI 2.0
•USB 3.0
•MHL
•LVDSインターフェイス
•DisplayPort
•PCIexpress®
•eSataインターフェイス
•HS VによってOne®
TPD4E05U06DQARの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
