詳細情報 |
|||
| プロダクト状態: | 活動的 | スイッチ タイプ: | 一般目的 |
|---|---|---|---|
| 出力の数: | 1 | 入る比率-:出力: | 1:01 |
| 出力環境設定: | 高い側面 | 出力タイプ: | N-Channel |
| 現在-出力（最高）: | 3V | 28V | プロダクト状態 活動的なスイッチ タイプ 出力の一般目的数 1つの比率-入力:出力 1:01 Outp: | 70A |
製品の説明
TPS1HB08BQPWPRQ1 ディップ 8mohm OTP B 296-Tps1hb 08bqpwprq1ct-Nd

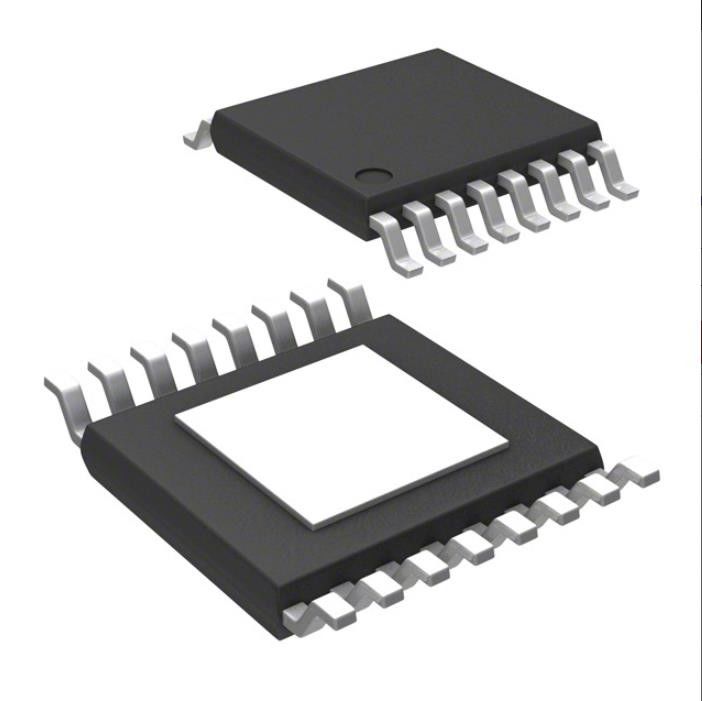

電源スイッチ/ドライバ 1:1 N チャネル 70A 16-HTSSOP
仕様 TPS1HB08BQPWPRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 配電スイッチ、負荷ドライバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| スイッチの種類 | 一般的用途 |
| 出力数 | 1 |
| 比率 - 入力:出力 | 1:1 |
| 出力構成 | ハイサイド |
| 出力タイプ | Nチャンネル |
| インターフェース | - |
| 電圧 - 負荷 | - |
| 電圧 - 電源 (Vcc/Vdd) | 3V～28V |
| 電流 - 出力 (最大) | 70A |
| RDS オン (標準) | 8ミリオーム |
| 入力方式 | - |
| 特徴 | - |
| 障害保護 | 電流制限 (調整可能)、過電流、過熱、逆電流、UVLO |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| サプライヤーデバイスパッケージ | 16-HTSSOP |
| パッケージ・ケース | 16-PowerTSSOP (0.173インチ、4.40mm幅) |
| 基本製品番号 | TPS1HB08 |
の特徴TPS1HB08BQPWPRQ1
• 車載アプリケーション向けに AEC-Q100 認定済み
– 温度グレード 1: –40°C ～ 125°C
– デバイス HBM ESD 分類レベル 2
– デバイス CDM ESD 分類レベル C4B
– 40Vのロードダンプに耐えます
• 機能安全対応
– 機能安全システムの設計を支援するために利用可能なドキュメント
• RON8mΩのシングルチャンネルスマートハイサイドスイッチ（TJ 25°C）
• 調整可能な電流制限によりシステムレベルの信頼性を向上
– 電流制限設定値は 6.4 A ～ 70 A
– バージョン F: 94 A 修正 ILIM
• 堅牢な統合出力保護:
– 統合された熱保護
– アースおよびバッテリーへの短絡に対する保護
– 逆電圧によるFETの自動スイッチオンを含む、逆バッテリイベントに対する保護
– バッテリーとアースが失われると自動的に停止します
– 誘導負荷を消磁する統合出力クランプ
– 構成可能な障害処理
• アナログセンス出力は、以下を正確に測定するように構成できます。
- 負荷電流
– デバイスの温度
• SNS ピンまたは FLT ピンを通じて障害を通知します。
– 開放負荷およびバッテリーへの短絡の検出
アプリケーションのTPS1HB08BQPWPRQ1
• 車載用ディスプレイモジュール
• 65W 自動車用ヘッドライト
• ADASモジュール
• シートコンフォートモジュール
・トランスミッションコントロールユニット
• HVAC 制御モジュール
• ボディコントロールモジュール
• 白熱灯およびLED照明
環境および輸出の分類TPS1HB08BQPWPRQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACH の影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
