詳細情報 |
|||
| 出力環境設定: | 高い側面 | 出力タイプ: | N-Channel |
|---|---|---|---|
| インターフェイス: | オン/オフ | 電圧-負荷: | 2.5V | 6.5V |
| 電圧-供給（Vcc/Vdd）: | 必須 | 現在-出力（最高）: | 2.5A |
| 入れられたタイプ: | 44mOhm | 出力環境設定 高い側面の出力タイプ N-Channelインターフェイス オン/オフ電圧-負荷 2.5V | 6.5V Vol.: | 非逆になること |
製品の説明
TPS2561DRCTのすくいICのソケットIC PwrスイッチN Chanの1:2 10vson 296 25548 1 ND

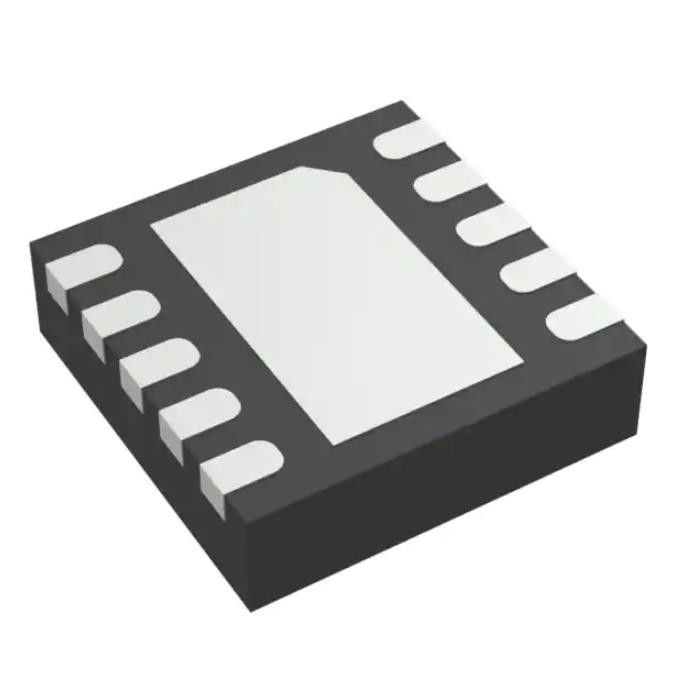

電源スイッチ/運転者の1:2のN-Channel 2.5A 10-VSON （3x3）
TPS2561DRCTの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電力配分スイッチ、負荷運転者 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| スイッチ タイプ | 一般目的 |
| 出力の数 | 2 |
| 入る比率-:出力 | 0.043055556 |
| 出力環境設定 | 高い側面 |
| 出力タイプ | N-Channel |
| インターフェイス | オン/オフ |
| 電圧-負荷 | 2.5V | 6.5V |
| 電圧-供給（Vcc/Vdd） | 必須 |
| 現在-出力（最高） | 2.5A |
| Rdsの（タイプ） | 44mOhm |
| 入れられたタイプ | 非逆になること |
| 特徴 | 速度制御状態の旗殺害した |
| 欠陥の保護 | 現在（調節可能な） UVLOを、温度に、限る |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | 10-VSON （3x3） |
| パッケージ/場合 | 10-VFDFNはパッドを露出した |
| 基礎プロダクト数 | TPS2561 |
TPS2561DRCTの特徴
•2つの別々の現在の制限チャネル
•USBの現在制限条件を満たす
•調節可能な現在の限界:2.8 A （タイプ）への250 mA
•2.8 Aの± 7.5%の現在限界の正確さ
•速い過電流応答:3.5のμs （タイプ）
•2つの44-mΩ高側のMOSFETs
•動作範囲:2.5 Vから6.5ボルト
•2-μA最高のスタンバイ供給の流れ
•作り付けのソフト開始
•15 kV、システム レベルESD 8 kVの可能な
•ULはリストした:ファイルNO E169910
•CBおよびNemkoは証明した
TPS2561DRCTの適用
•USBポート、ハブ
•デジタルTV
•セット トップ ボックス
•VOIPの電話
TPS2561DRCTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
