詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 電子ヒューズ |
|---|---|---|---|
| 方法の感知: | 高側 | 正確さ: | ±2% |
| 電圧-入力: | 4.5V～60V | 現在-出力: | 6A |
| 実用温度: | -40°C | 125°C （TA） | タイプの取付け: | 表面の台紙 |
製品の説明

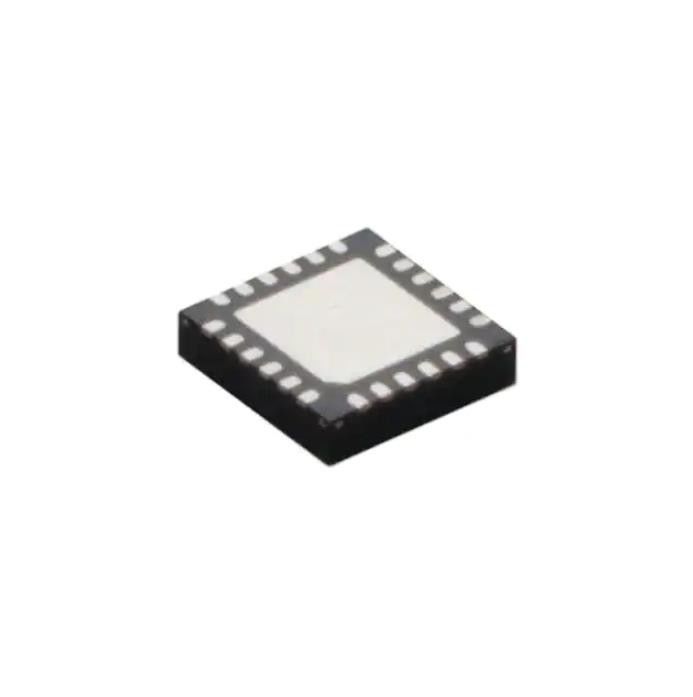

TPS26630RGET ディップ Ic ソケット Ic 電子ヒューズ 2% 24vqfn 296-TPS26630RGETCT-ND
電子ヒューズ レギュレータ ハイサイド 6A 24-VQFN (4x4)
仕様 TPS26630RGET
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 現在の規制/管理 | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 電子ヒューズ |
| センシング方式 | ハイサイド |
| 正確さ | ±2% |
| 電圧 - 入力 | 4.5V～60V |
| 電流 - 出力 | 6A |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 24-VFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 24-VQFN (4x4) |
| 基本製品番号 | TPS26630 |
の特徴TPS26630RGET
• 動作電圧 4.5V ～ 60V、絶対最大値 67V
• 60V、31mΩ RON ホットスワップ FET を内蔵
• 外付け N チャネル FET による逆極性保護と逆電流ブロックのサポート
• 0.6A ～ 6A の調整可能な電流制限 (±7%)
• クラス A システム性能による電気的高速過渡現象 (IEC61000-4-4) 耐性とサージ時の負荷保護 (IEC 61000-4-5)
• 高速逆電流遮断 (0.17 µs)
• 出力電力制限を調整できるバリアント (±6%)
• 突入電流を制限するための調整可能な UVLO、OVP カットオフ、出力スルーレート制御
• デバイスの電源投入時に温度制御を通じて、大きな未知の容量性負荷を充電します。
• 最大 35 V および 39 V の過電圧クランプを備えたバリアント
• パワーグッド出力 (PGOOD)
• 自動リトライとラッチオフ (モード) の間で選択可能な過電流障害応答オプション
• 2x パルス過電流をサポートするバリアント
・アナログ電流モニタ(IMON)出力(±6%)
• UL 2367 認定
– ファイル番号 E169910
– RILIM ≧ 3 kΩ
• IEC 62368-1 認証済み
アプリケーションのTPS26630RGET
• ファクトリーオートメーションと制御 - PLC、DCS、HMI、I/Oモジュール、センサーハブ
• モータードライブ – CNC、エンコーダー電源
• 電子回路ブレーカー
環境および輸出の分類TPS26630RGET
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
