詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| タイプ: | マルチ電圧スーパーバイザ | 監視される電圧の数: | 2 |
| 電圧-境界: | 1.68V、2.93V | 出力: | 開いた下水管か開いたコレクター |
| 調整: | 活動的な低速 | 調整のタイムアウト: | 70ms最低 |
製品の説明

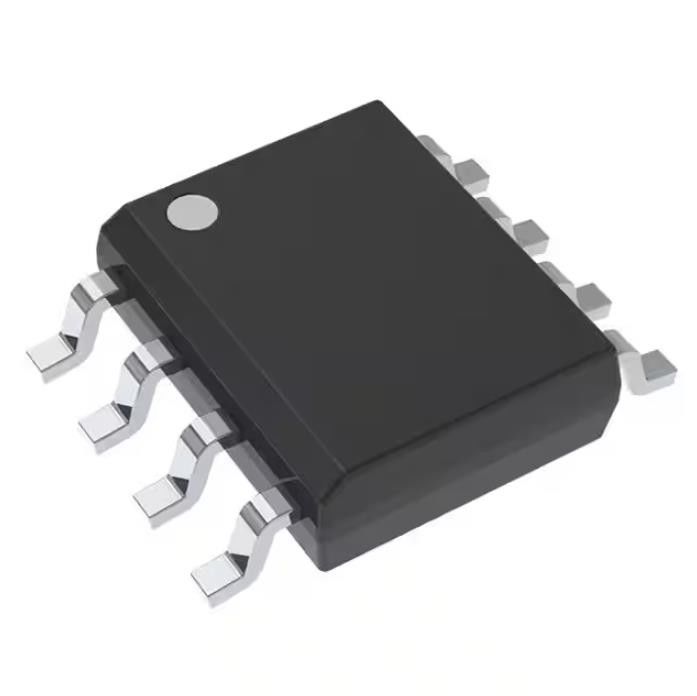

TPS3306-18QDRQ1 ディップ Ic ソケット Ic スーパーバイザ 2 チャネル 8soic
スーパーバイザ オープン ドレインまたはオープン コレクタ 2 チャネル 8-SOIC
仕様 TPS3306-18QDRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 監督者 | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| タイプ | マルチ電圧スーパーバイザ |
| 監視される電圧の数 | 2 |
| 電圧 - しきい値 | 1.68V、2.93V |
| 出力 | オープンドレインまたはオープンコレクタ |
| リセット | アクティブロー |
| リセットタイムアウト | 最小70ms |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SOIC |
| 基本製品番号 | TPS3306 |
の特徴TPS3306-18QDRQ1
• 自動車用途向けに認定済み
• DSP およびプロセッサーベースのシステム向けの電源障害を備えたデュアル監視回路
• 停電またはバッテリー残量低下の警告のための電圧モニター
• 0.8秒のタイムアウトを備えたウォッチドッグタイマー
• 100msの遅延時間を内蔵したパワーオン・リセット・ジェネレータ
• オープンドレイン リセットおよびパワーフェイル出力
• 消費電流 15 µA (標準値)
アプリケーションのTPS3306-18QDRQ1
• 供給電圧範囲。。。2.7V～6V
• VDD ≥ 1.1 V からの RESET 出力を定義
• SO-8 パッケージ
• 温度範囲 。。。−40℃〜125℃
環境および輸出の分類TPS3306-18QDRQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
