詳細情報 |
|||
| 現在-コレクター（（最高） IC）: | 600 mA | 電圧-コレクターのエミッターの故障（最高）: | 40ボルト |
|---|---|---|---|
| Vceの飽和（最高） @ Ib、IC: | 1V @ 50mA、500mA | 現在-コレクターの締切り（最高）: | 10nA （ICBO） |
| DCの現在の利益（hFE） （分） @ IC、Vce: | 100 @ 150mA、10V | パワー最高: | 225mW |
| 頻度-転移: | 300MHz | 動作温度: | -55°C | 150°C （TJ） |
| ハイライト: | MMBT2222ALT1G,40 V 600 mA NPN 二極トランジスタ,MMBT2222ALT1G NPN 二極トランジスタ |
||
製品の説明

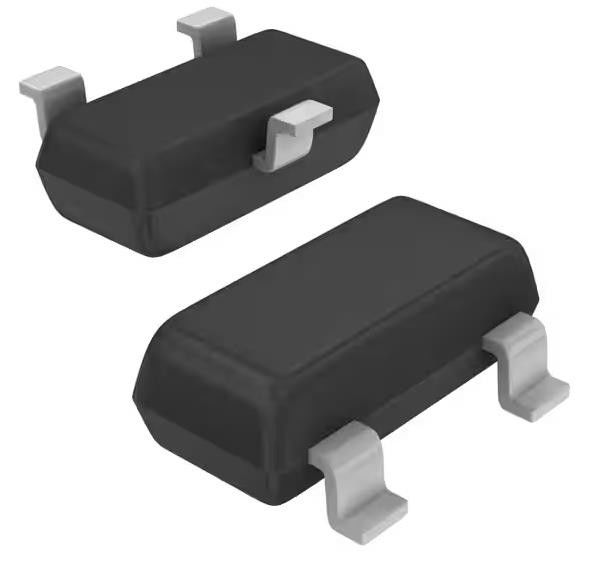

MMBT2222ALT1G 双極トランジスタ NPN 40 V 600 mA 300MHz 225 mW
トランス NPN 40V 0.6A SOT23-3
仕様MMBT2222ALT1G
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| 単極性トランジスタ | |
| Mfr | 一半 |
| シリーズ | 自動車,AEC-Q101 |
| パッケージ | テープ&ロール (TR) |
| トランジスタタイプ | NPN |
| 電流 - コレクター (Ic) (最大) | 600mA |
| 電圧 - コレクターエミッター分解 (最大) | 40V |
| Vce 飽和度 (最大) @ Ib, Ic | 1V @ 50mA,500mA |
| 電流 - コレクター切断値 (最大) | 10nA (ICBO) |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 100 @ 150mA 10V |
| パワー - マックス | 225mW |
| 頻度 - 移行 | 300MHz |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 (TO-236) |
| 基本製品番号 | MMBT2222 |
特徴MMBT2222ALT1G
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
• S プレフィックス 自動車用および 独特の場所および制御変更要件を必要とするその他のアプリケーション
AEC−Q101 資格があり,PPAP 能力がある
詳細についてMMBT2222ALT1G
1FR−5 = 1.0 0.75 0.062インチ
2アルミナ=0.4 0.3 0.024インチ 99.5%アルミナ
3参照SOA曲線
環境と輸出分類MMBT2222ALT1G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
