詳細情報 |
|||
| トポロジー: | バック | 出力型: | 調節可能 |
|---|---|---|---|
| 出力数: | 1 | 電圧 - 入力 (分): | 3.6V |
| 電圧 - 入力 (最大): | 36V | 電圧 - 出力 (分/固定): | 0.79V |
| 電圧 - 出力 (最大): | 30V | 電流 - 出力: | 3.5A |
| 周波数 - 切り替える: | 230kHz | 2.45MHz | ||
製品の説明

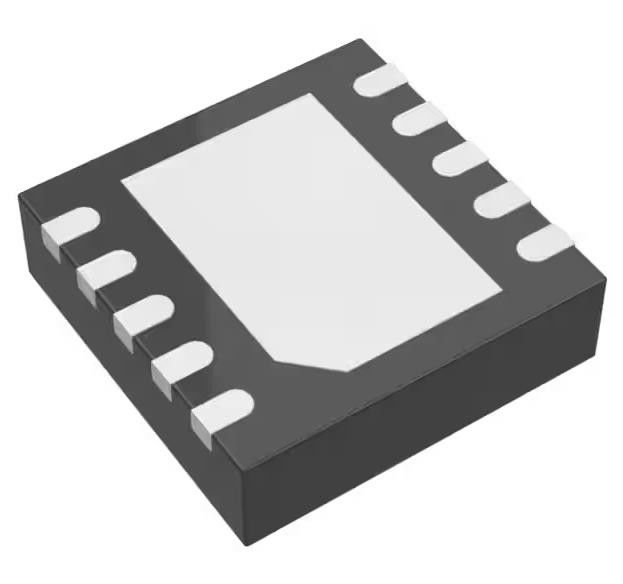

LT3680IDD#TRPBF バックスイッチングレギュレーターIC ポジティブ調整可能 0.79V 1 出力 3.5A
仕様 LT3680IDD#TRPBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3.6V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (分/固定) | 0.79V |
| 電圧 - 出力 (最大) | 30V |
| 電流 - 出力 | 3.5A |
| 周波数 - 切り替える | 230kHz ~ 2.45MHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-WFDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-DFN (3x3) |
| 基本製品番号 | LT3680 |
LT3680IDD#TRPBFの特徴
■ 幅広く入力電圧範囲: 3.6V から 36V
■ 3.5A 最大出力電流
■低リップル (<15mVP-P) バーストモード® 動作:IQ = 75μA 12VIN から 3.3VOUT
■ 調節可能 スイッチ 周波数: 200kHz から 2.4MHz
■ 低切断電流:IQ <0.5μA
■ インテグレート ブース ダイオード
■ 250kHz から 2MHz の間に同期可能
■ パワー・グッド・フラグ
■ 飽和スイッチ設計: 95mオン抵抗
■ 0.790V フィードバック基準電圧
■出力電圧:0.79Vから30V
■ 熱保護
■ ソフト・スタート
■小型10ピンの熱強化MSOPと (3mm × 3mm) DFNパッケージ
詳細についてLT3680IDD#TRPBF
■ 自動車用バッテリー規制
■ ポータブル 製品 の 電力
■ 分散型供給規制
■ 工業用品
■ ウォールトランスフォーマー規制
環境と輸出分類LT3680IDD#TRPBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
