詳細情報 |
|||
| 訳者のタイプ: | 電圧レベル | チャンネルタイプ: | 双方向 |
|---|---|---|---|
| 回路数: | 1 | 回路ごとのチャネル: | 2 |
| 電圧- VCCA: | 1.2 V | 3.6ボルト | 電圧- VCCB: | 1.2 V | 3.6ボルト |
| 出力型: | トライステート、非反転 | データレート: | 500Mbps |
| ハイライト: | 500Mbps SN74AVC2T45YZPR 電圧レベル変換器,1回路 SN74AVC2T45YZPR 圧位変換器,双方向 SN74AVC2T45YZPR 電圧レベル変換器 |
||
製品の説明
SN74AVC2T45YZPR 電圧レベル変換器 2方向 1回路 2チャンネル 500Mbps
仕様 SN74AVC2T45YZPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| 翻訳者,レベルシフト者 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74AVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| トランスレーターの種類 | 電圧レベル |
| チャンネルタイプ | 双方向 |
| 回路数 | 1 |
| 回路ごとにチャンネル | 2 |
| 電圧 - VCCA | 1.2V~3.6V |
| 電圧 - VCCB | 1.2V~3.6V |
| 入力信号 | - |
| 出力信号 | - |
| 出力型 | 三州,逆向きではない |
| データレート | 500Mbps |
| 動作温度 | -40°C ~ 85°C (TA) |
| 特徴 | - |
| マウントタイプ | 表面マウント |

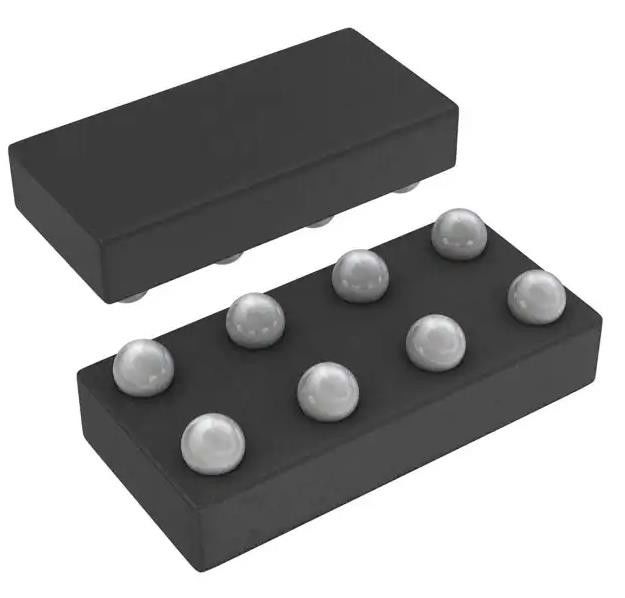

| パッケージ/ケース | 8-XFBGA,DSBGA |
| 供給者のデバイスパッケージ | 8-DSBGA (1.9x0.9) |
| 基本製品番号 | 74AVC2T45 |
特徴SN74AVC2T45YZPR
• テキサス インストゥルメント NanoFreeTM パッケージで入手できます
• VCC 隔離特性: VCC 入力のいずれかが GND で,両方のポートが高阻力状態にある場合
• 二重供給鉄道の設計
• I/O は 4.6-V の 超電圧 容量
•IOFFは部分的な電源停止モードをサポートします
• 最大データレート
500 Mbps (1.8 Vから3.3 V)
320 Mbps (<1.8 Vから3.3 V)
320 Mbps (2.5 Vまたは1.8 Vへのレベルシフト)
280 Mbps (1.5 Vにレベルシフト)
240 Mbps (1.2 Vへのレベルシフト)
•JESD 78 クラスII 単位で 100 mA を超えるロックアップ性能
• ESD 保護は JESD 22 を上回る
適用するSN74AVC2T45YZPR
• スマートフォン
• サーバー
• デスクトップ PC やノートPC
• 他 の 携帯 デバイス
