詳細情報 |
|||
| 部品番号: | SN65MLVD200ADRG4 | 運転者/受信機の数: | 1/1 |
|---|---|---|---|
| 二重: | 半分 | 受信機ヒステリシス: | 25 mV |
| データ転送速度: | 100Mbps | 実用温度: | -40°C | 85°C |
| 電圧-供給: | 3V | 3.6V | 議定書: | 分岐LVDS |
製品の説明

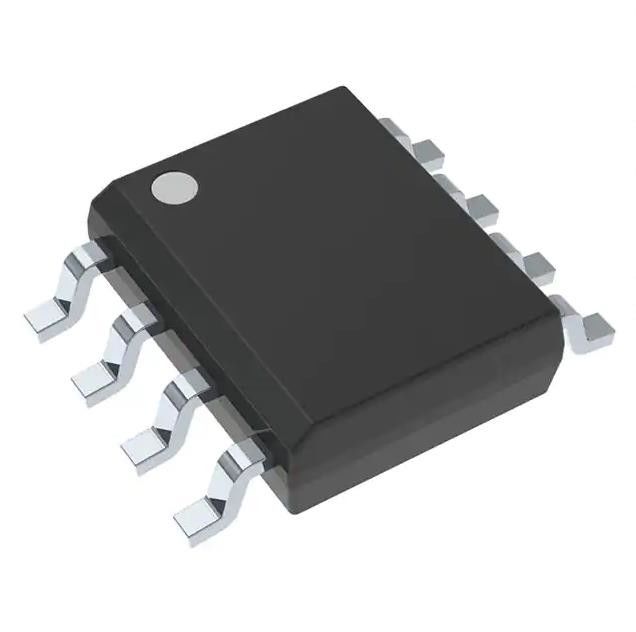

SN65MLVD200ADRG4 25 mV 1/1 トランシーバ ハーフ LVDS、マルチポイント 8-SOIC
1/1 トランシーバー ハーフ LVDS、マルチポイント 8-SOIC
SN65MLVD20xx デバイスは、最大 100 Mbps の信号レートで動作するように最適化されたマルチポイント低電圧差動 (M-LVDS) ライン ドライバおよびレシーバです。
の特徴SN65MLVD200ADRG4
信号速度 (1) 最大 100 Mbps、クロック周波数最大 50 MHz 向けの低電圧差動 30 Ω ～ 55 Ω ライン ドライバおよびレシーバ
タイプ 1 レシーバーには 25 mV のヒステリシスが組み込まれています (SN65MLVD200A、SN65MLVD202A)
ドライバー出力電圧遷移時間を制御して信号品質を向上
-1V～3.4Vのコモンモード電圧範囲により、2Vのグランドノイズでのデータ転送が可能
無効または Vcc $1.5V の場合、バス ピンはハイ インピーダンスになります
200Mbps デバイスが利用可能(SN65MLVD201、SN65MLVD203、SN65MLVD206、SN65MLVD207)
8 kVを超えるバスピンのESD保護
利用可能なパッケージ: - 8 ピン SOIC
SN65MLVD202A、SN65MLVD205A
仕様SN65MLVD200ADRG4
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
-
|
|
製品
|
SN65MLVD200ADRG4
|
|
タイプ
|
トランシーバー
|
|
プロトコル
|
LVDS、マルチポイント
|
|
ドライバー/レシーバーの数
|
1/1
|
|
デュプレックス
|
半分
|
|
受信機ヒステリシス
|
25mV
|
|
データレート
|
100Mbps
|
|
電圧 - 電源
|
3V～3.6V
|
|
動作温度
|
-40℃～85℃
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
8-SOIC (0.154インチ、3.90mm幅)
|
|
サプライヤーデバイスパッケージ
|
8-SOIC
|
|
基本製品番号
|
65MLVD200
|
範囲 (−10 ̊)
環境および輸出の分類
なんてことだ -
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
の応用SN65MLVD200ADRG4
· TIA/EIA-485の代替となる低電力、高速、短距離
· バックプレーンまたはケーブル接続されたマルチポイント データおよびクロック
