詳細情報 |
|||
| 部品番号: | SM05.TCT | 単方向チャネル: | 2 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 5V （最高） | 電圧 - ブレークダウン (最小): | 6V |
| 電圧- （最高） @ Ippを締め金で止めること: | 9.8V | パワー - ピークパルス: | 300W |
| キャパシタンス@頻度: | 400pF @ 1MHz | 実用温度: | -55°C | 125°C （TJ） |
製品の説明

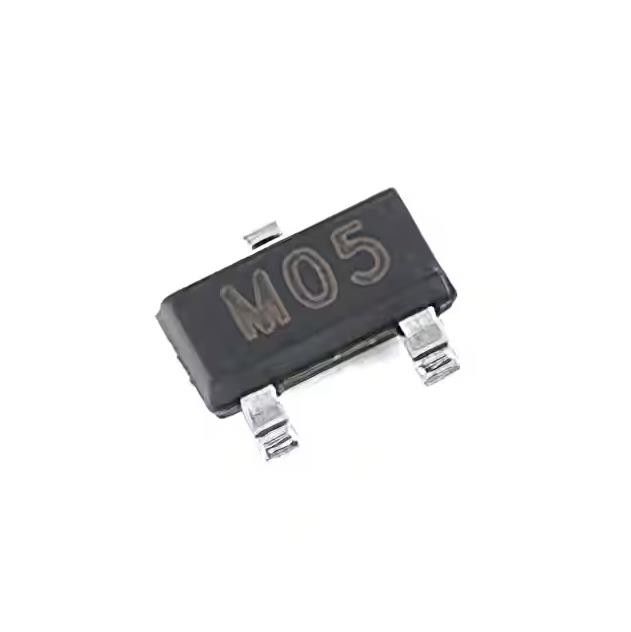

SM05.TCT IC 9.8Vクランプ17A （8/20µs） Ipp TVのダイオードの表面の台紙SOT-23-3
低いキャパシタンス単方向四倍の静電放電（ESD）の保護ダイオード
保護するようにまで設計されている小さい表面取付けられた装置（SMD）プラスチック パッケージの配列
ESDおよび他のトランジェントによって与えられる損害からの4つの信号ライン。
SM05.TCTの特徴
300ワットのピーク脈拍力（t.=8/20us）
データ及び電力線のための一時的な保護への
* IEC 61000-4-2 （ESD） ±15kV （空気）、±8kV （接触）
* IEC 61000-4-4 （EFT） 40A （5/50ns）
* IEC 61000-4-5 （電光） 12A （8/20us）
1つの二方向の2つの単方向ラインを保護する
定常電圧:5V、12V、15V、24Vおよび36V
低い締め金で止める電圧
ソリッド ステート ケイ素のなだれの技術
JEDEC SOT-23のパッケージ
形成の混合の燃焼性の評価:UL 94V-0
印:示すコード
包装:テープおよび巻き枠
鉛の終わり:無光沢の錫
迎合的なRoHS/WEEE
SM05.TCTの指定
|
プロダクト状態
|
SM05.TCT
|
|
タイプ
|
Zener
|
|
単方向チャネル
|
2
|
|
電圧-逆のスタンドオフ（タイプ）
|
5V （最高）
|
|
電圧-故障（分）
|
6V
|
|
電圧- （最高） @ Ippを締め金で止めること
|
9.8V
|
|
現在-ピーク脈拍（10/1000µs）
|
17A （8/20µs）
|
|
パワー ピーク脈拍
|
300W
|
|
電力線保護
|
いいえ
|
|
適用
|
一般目的
|
|
キャパシタンス@頻度
|
400pF @ 1MHz
|
|
実用温度
|
-55°C | 125°C （TJ）
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
TO-236-3、SC-59、SOT-23-3
|
|
製造者装置パッケージ
|
SOT-23-3
|
|
基礎プロダクト数
|
SM05
|
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なRoHS |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
SM05.TCTの適用
細胞受話器および付属品
携帯用電子工学
産業制御
セット トップ ボックス
サーバー、ノートおよびデスクトップ パソコン
