詳細情報 |
|||
| 部品番号: | SMBJ20A-E3 5B | 単方向チャネル: | 2 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 20V | 電圧 - ブレークダウン (最小): | 22.2V |
| 電圧- （最高） @ Ippを締め金で止めること: | 32.4V | パワー - ピークパルス: | 600W |
| 実用温度: | -55°C | 150°C （TJ） | タイプ: | ツェナー |
製品の説明
SMBJ20A-E3 / 5B タンタルチップコンデンサ 32.4V クランプ 18.5A Ipp Tvs ダイオード

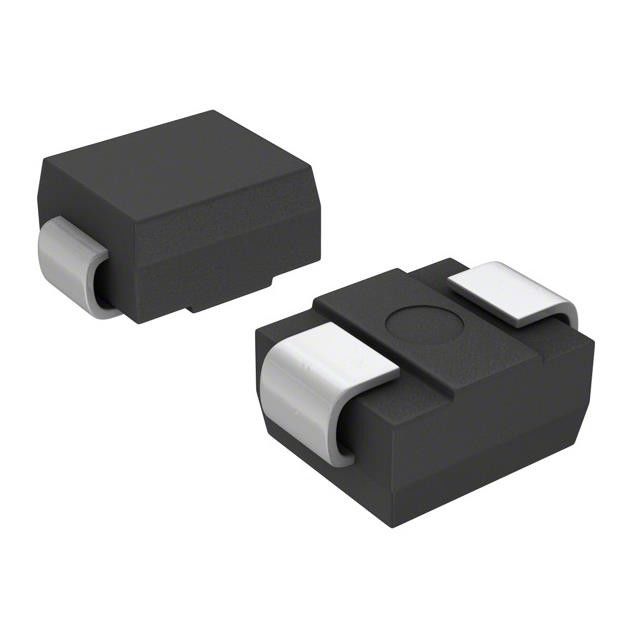

32.4V クランプ 18.5A Ipp Tvs ダイオード 面実装 DO-214AA (SMBJ)
の特徴SMBJ20A-E3 5B
• 薄型パッケージ
• 自動配置に最適
• ガラス不動態化チップ接合
• 単方向および双方向で利用可能
• 600 W のピークパルス電力能力と
10/1000μs波形、繰り返しレート
(デューティサイクル): 0.01 %
• 優れたクランプ能力
• 非常に速い応答時間
• 低い増分サージ耐性
• J-STD-020 による MSL レベル 1、LF 最大ピークに適合
260℃以上
• AEC-Q101 認定が利用可能
- 自動車用注文コード: 基本 P/NHE3 または P/NHM3
仕様SMBJ20A-E3 5B
|
製品
|
SMBJ20A-E3 5B
|
|
タイプ
|
ツェナー
|
|
単方向チャネル
|
1
|
|
電圧 - 逆スタンドオフ (標準)
|
20V
|
|
電圧 - 絶縁破壊 (最小)
|
22.2V
|
|
電圧 - クランプ (最大) @ Ipp
|
32.4V
|
|
電流 - ピークパルス (10/1000µs)
|
18.5A
|
|
パワー - ピークパルス
|
600W
|
|
電力線保護
|
いいえ
|
|
アプリケーション
|
一般的用途
|
|
周波数ごとの静電容量
|
-
|
|
動作温度
|
-55℃～150℃(TJ)
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
DO-214AA、SMB
|
|
サプライヤーデバイスパッケージ
|
DO-214AA（SMBJ）
|
|
基本製品番号
|
SMBJ20
|
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
の応用SMBJ20A-E3 5B
誘導負荷のスイッチングや照明によって引き起こされる電圧過渡に対する敏感な電子機器の保護に使用
IC、MOSFET、民生用、コンピュータ、産業用、通信用のセンサーユニットの信号ラインに使用されます。
