詳細情報 |
|||
| 部品番号: | BQ25120AYFPR | 細胞の数: | 1 |
|---|---|---|---|
| 充電電流 - 最大: | 300mA | 電池のパックの電圧: | 4.2V |
| 電圧-供給（最高）: | 5.5V | インターフェイス: | Iの² C |
| 実用温度: | -40°C | 85°C （TA） | パッケージ/場合: | 25-DSBGA |
| ハイライト: | 25DSBGA力管理IC,BQ25120AYFPR,300mA充電器IC |
||
製品の説明

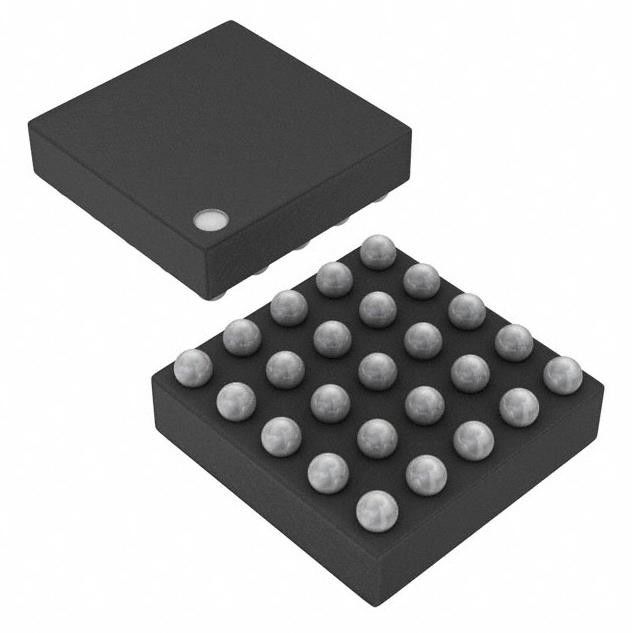

BQ25120AYFPR SMD LED チップ電源管理 BATT CHG LI-ION 1CELL 25DSBGA
IC バット CHG リチウムイオン 1 セル 25DSBGA
bq25120A は、最も一般的な機能を統合した高度に統合されたバッテリ充電管理 IC です。
ウェアラブルデバイス向けの機能: リニア充電器、安定化出力、ロードスイッチ、マニュアルリセット
タイマー、バッテリー電圧モニター。
の特徴BQ25120AYFPR
• 充電間のシステム動作時間を延長します。
– 構成可能な 300mA 降圧レギュレータ (デフォルトは 1.8V)
– 700 nA (標準) Iq (降圧コンバータ有効時) (無負荷)
– 設定可能なロード スイッチまたは 100mA LDO 出力 (デフォルトではロード スイッチ)
– 最大 300mA の充電電流による急速充電
– 0.5% の精度のバッテリ電圧レギュレーション (3.6 V ～ 4.65 V まで 10 mV ステップで設定可能)
– 最小500μAまで設定可能な終端電流
– シンプルな電圧ベースのバッテリーモニター
• 設置面積が小さい高度に統合されたソリューション
– 2.5 mm x 2.5 mm WCSP パッケージと 6 つの外部コンポーネントによる最小限のソリューション
– 調整可能なタイマーによるプッシュボタンのウェイクアップとリセット
– システムへの電力供給とバッテリーの充電のための電力パス管理
– 電力パス管理により、50 nA 未満の出荷モード バッテリ静止電流が可能になり、最長の保存寿命が実現します
– バッテリ充電器は 3.4 V – 5.5 VIN で動作 (5.5 V OVP / 20 V トレラント)
– 入力電流制限、充電電流、終端電流、およびステータス出力用の専用ピン
BQ25120AYFPRの仕様
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
-
|
| パッケージ | テープ＆リール（TR） カットテープ(CT) |
|
製品
|
BQ25120AYFPR
|
|
電池の化学
|
リチウムイオン/ポリマー
|
|
セルの数
|
1
|
|
現在 - 充電中
|
定数 - プログラム可能
|
|
プログラム可能な機能
|
現在
|
|
障害保護
|
過熱、過電圧、短絡
|
|
充電電流 - 最大
|
300mA
|
|
バッテリーパックの電圧
|
4.2V
|
|
電圧 - 電源 (最大)
|
5.5V
|
|
インターフェース
|
I²C
|
|
動作温度
|
-40℃～125℃(TJ)
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
25-XFBGA、DSBGA
|
|
サプライヤーデバイスパッケージ
|
25-DSBGA
|
|
基本製品番号
|
BQ25120
|
BQ25120AYFPRのその他の特徴
・I2C通信制御
– 充電電圧と電流
– 終了しきい値
– 入力電流制限
– VINDPM しきい値
– タイマーオプション
– ロードスイッチ制御
– 障害およびステータスの割り込みの制御
– システム出力電圧調整
– LDO出力電圧調整
範囲 (−10 ̊)
環境および輸出の分類
avckで-
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
BQ25120AYFPRの用途
• スマートウォッチおよびその他のウェアラブルデバイス
• フィットネスアクセサリー
• 健康監視医療アクセサリ
• 充電式おもちゃ
