詳細情報 |
|||
| 部品番号: | XC9572-10PQ100C | 遅れ時間tpd （1）最高: | 10 ns |
|---|---|---|---|
| 内部電圧供給-: | 4.75V | 5.25V | 論理素子/ブロックの数: | 4 |
| Macrocellsの数: | 72 | ゲートの数: | 1600 |
| 入力/出力の数: | 72 | 実用温度: | 0°C | 70°C （TA） |
| ハイライト: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100qfp複合体のプログラム可能な論理回路 |
||
製品の説明

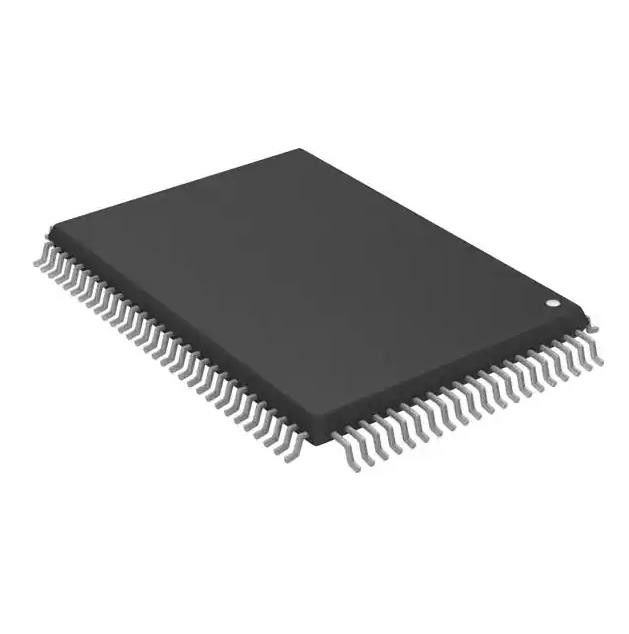

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP I/O 72 0°C ~ 70°C 10 ns
IC CPLD 72MC 10NS 100QFP
XC9572 は、高度なインシステム プログラミングおよびテスト機能を提供する高性能 CPLD です。
汎用ロジックの統合。8 つの 36V18 ファンクション ブロックで構成され、1,600 個の使用可能なゲートを提供します。
伝播遅延は 7.5 ns。アーキテクチャの概要については、図 2 を参照してください。
XC9572-10PQ100Cの特長
• すべてのピンで 7.5 ns のピン間ロジック遅延
• fCNT ～ 125 MHz
• 72 個のマクロセルと 1,600 個の使用可能なゲート
• 最大 72 個のユーザー I/O ピン
• 5V インシステムプログラマブル
- 10,000回のプログラム/消去サイクルの耐久性
- 商用電圧および温度範囲全体にわたってプログラム/消去
• 強化されたピンロックアーキテクチャ
• 柔軟な 36V18 機能ブロック
- 90 の積項は、ファンクション ブロック内の 18 マクロセルの一部またはすべてを駆動します
- グローバルおよび積タームクロック、出力イネーブル、セットおよびリセット信号
仕様XC9572-10PQ100C
|
タイプ
|
説明
|
|---|---|
|
カテゴリー
|
集積回路 (IC)
埋め込み
CPLD (複雑なプログラマブル ロジック デバイス)
|
|
製造元
|
AMD
|
|
シリーズ
|
XC9500
|
| パッケージ | トレイ |
|
製品
|
XC9572-10PQ100C
|
|
Digi-Key でプログラム可能
|
検証されていない
|
|
プログラマブルタイプ
|
システム内プログラマブル (最小 10K プログラム/消去サイクル)
|
|
遅延時間 tpd(1) Max
|
10ns
|
|
電圧供給 - 内部
|
4.75V～5.25V
|
|
ロジックエレメント/ブロック数
|
4
|
|
マクロセルの数
|
72
|
|
ゲート数
|
1600
|
|
I/O数
|
72
|
|
動作温度
|
0℃～70℃（TA）
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
100-BQFP
|
|
サプライヤーデバイスパッケージ
|
100-PQFP (20x14)
|
|
基本製品番号
|
XC9572
|
その他の特徴XC9572-10PQ100C
• 広範な IEEE Std 1149.1 バウンダリ スキャン (JTAG) のサポート
• 各マクロセルでプログラム可能な電力削減モード
• 個々の出力のスルーレート制御
• ユーザーがプログラム可能なグランドピン機能
• デザイン保護のための拡張パターンセキュリティ機能
• 高駆動の 24 mA 出力
• 3.3V または 5V の I/O 機能
• 高度な CMOS 5V FastFLASH™ テクノロジー
• 同時に複数の XC9500 の並列プログラミングをサポート
• 44ピン PLCC、84ピン PLCC、100ピン PQFP、および 100ピン TQFP パッケージで入手可能
範囲 (−10 ̊)
環境および輸出の分類XC9572-10PQ100C
avckで-
| 属性 | 説明 |
|---|---|
| RoHS ステータス | RoHS非対応 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
追加リソースXC9572-10PQ100Cの
| 属性 | 説明 |
|---|---|
| 他の名前 | 122-1174 |
| 標準パッケージ | 66 |
