詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | ステップDownxer、訳者 |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1stal |
| 入る電圧- （分）: | 7.5v | 入る電圧- （最高）: | 48V |
製品の説明

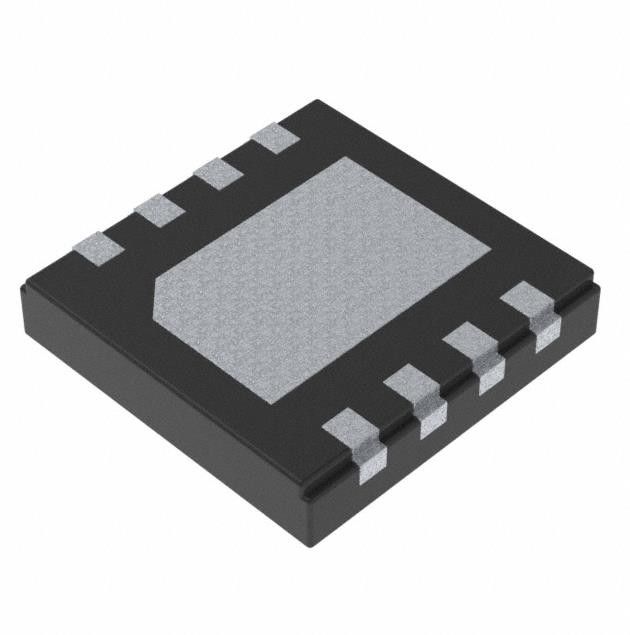

LM25017SDE/NOPB パワーマネジメント IC Reg Buck Adj 650ma 8llp
バック スイッチングレギュレータ IC ポジティブ 可変 1.225V 1 出力 650mA 8-WDFN露出パッド
仕様 LM25017SDE/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 7.5V |
| 電圧 - 入力 (最大) | 48V |
| 電圧 - 出力 (最小/固定) | 1.225V |
| 電圧 - 出力 (最大) | 40V |
| 電流 - 出力 | 650mA |
| 周波数 - スイッチング | 最大1MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-WDFN 露出パッド |
| サプライヤーデバイスパッケージ | 8-WSON (4x4) |
| 基本製品番号 | LM25017 |
の特徴LM25017SDE/NOPB
• 7.5V～48Vの広い入力範囲
• 650mA ハイサイドおよびローサイドスイッチ
• ショットキーダイオードは不要
• 一定のオンタイム制御
• ループ補償は不要
• 超高速過渡応答
• ほぼ一定の動作周波数
• インテリジェントなピーク電流制限
• 出力電圧は1.225Vから調整可能
• 高精度 2% フィードバックリファレンス
• 周波数は1MHzまで調整可能
• 調整可能な低電圧ロックアウト (UVLO)
• リモートシャットダウン
• サーマルシャットダウン
• LM25017 を使用してカスタム設計を作成します。WEBENCH® パワーデザイナー
の応用LM25017SDE/NOPB
• 産業機器
• スマートパワーメーター
• 通信システム
• 絶縁バイアス電源 (Fly-Buck™)
環境および輸出の分類LM25017SDE/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
