詳細情報 |
|||
| プロダクト状態: | 活動的 | アンプのタイプ: | 一般目的 |
|---|---|---|---|
| 回路の数: | 2 | 出力タイプ: | 柵に柵 |
| スルー・レート: | 6.4V/µs | 利益帯域幅プロダクト: | 18のMHz |
| 現在-入れられたバイアス: | 1 nA | 電圧-入れられたオフセット: | 35 µV |
製品の説明

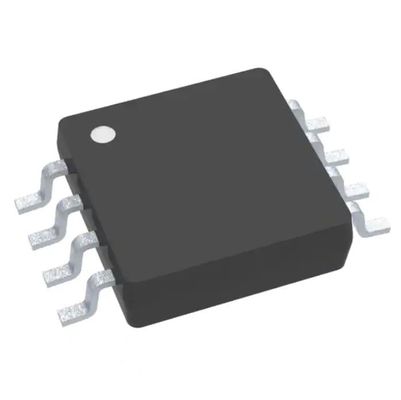

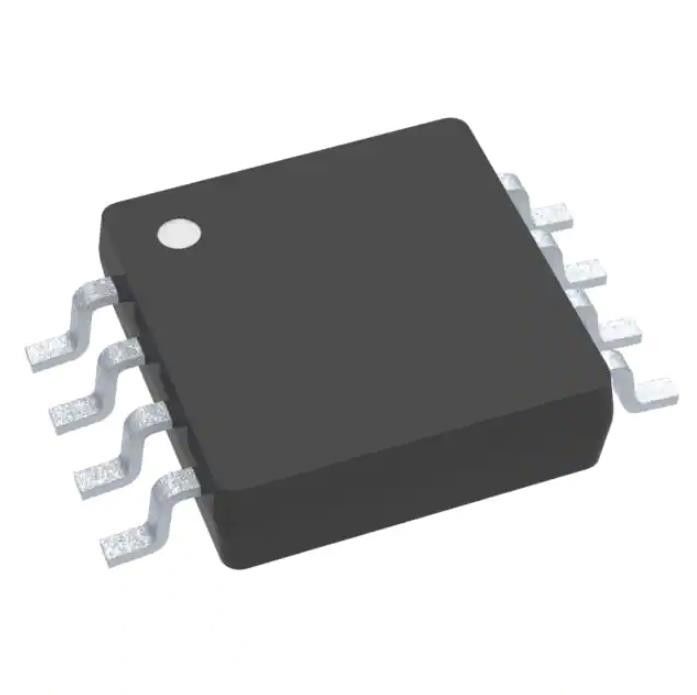

OPA2209AIDGKT タンタル チップ コンデンサ Ic オペアンプ GP 2 回路 8vssop
汎用アンプ 2 回路レールツーレール 8-VSSOP
仕様OPA2209AIDGKT
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| アンプ | |
| 計測機器、OPアンプ、バッファアンプ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| アンプの種類 | 一般的用途 |
| 回路数 | 2 |
| 出力タイプ | レールからレールへ |
| スルーレート | 6.4V/μs |
| ゲイン帯域幅積 | 18MHz |
| 電流 - 入力バイアス | 1nA |
| 電圧 - 入力オフセット | 35μV |
| 電流 - 供給 | 2.2mA（×2チャンネル） |
| 電流 - 出力/チャンネル | 65mA |
| 電圧 - 供給スパン (最小) | 4.5V |
| 電圧 - 供給スパン (最大) | 36V |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-TSSOP、8-MSOP (0.118インチ、3.00mm幅) |
| サプライヤーデバイスパッケージ | 8-VSSOP |
| 基本製品番号 | OPA2209 |
の特徴OPA2209AIDGKT
• 低電圧ノイズ: 1 kHz で 2.2 nV/√Hz
• 0.1 Hz ～ 10 Hz ノイズ: 130 nVPP
• 低い静止電流: 2.5 mA/Ch (最大)
• 低オフセット電圧: 150 μV (最大)
• ゲイン帯域幅積: 18 MHz
• スルーレート: 6.4 V/μs
• 広い電源範囲: 2.25 V ～ 18 V、4.5 V ～ 36 V
• レールツーレール出力
• 短絡電流: 65 mA
• 5ピンSOT-23、8ピンMSOP、8ピンSOIC、14ピンTSSOPパッケージで入手可能
アプリケーション のOPA2209AIDGKT
• PLL ループフィルター
• 低ノイズ、低電力信号処理
• 低ノイズ計装アンプ
• 高性能ADCドライバー
• 高性能DAC出力アンプ
• アクティブフィルター
• 超音波増幅器
• プロフェッショナルオーディオプリアンプ
• 低ノイズ周波数シンセサイザー
• 赤外線検出器アンプ
• ハイドロフォンアンプ
環境および輸出の分類OPA2209AIDGKT
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
