詳細情報 |
|||
| 出力タイプ: | 差動、柵に柵 | スルー・レート: | 560V/µs |
|---|---|---|---|
| 利益帯域幅プロダクト: | 118のMHz | -3dbの帯域幅: | 205のMHz |
| 現在-入れられたバイアス: | 650 nA | 電圧-入れられたオフセット: | 65 µV |
| 現在-供給: | 950µA （x2チャネル） | 現在-出力/チャネル: | 50 mA |
製品の説明

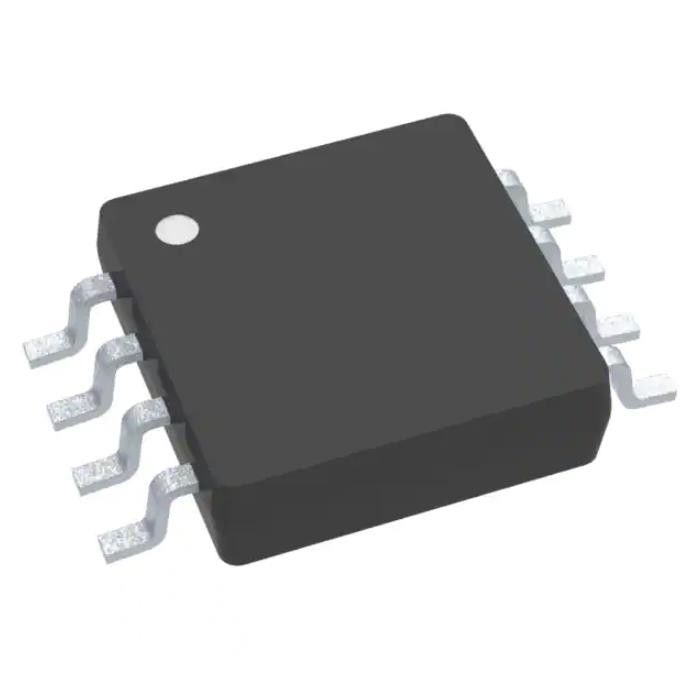

OPA2836QDGKRQ1タンタルのチップ・コンデンサIC Opamp Vfb 2回路8vssop
電圧フィードバック アンプ2回路の差動、柵に柵8-VSSOP
OPA2836QDGKRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形 | |
| アンプ | |
| 器械使用、操作Ampsの緩衝Amps | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| アンプのタイプ | 電圧フィードバック |
| 回路の数 | 2 |
| 出力タイプ | 差動、柵に柵 |
| スルー・レート | 560V/µs |
| 利益帯域幅プロダクト | 118のMHz |
| -3dbの帯域幅 | 205のMHz |
| 現在-入れられたバイアス | 650 nA |
| 電圧-入れられたオフセット | 65 µV |
| 現在-供給 | 950µA （x2チャネル） |
| 現在-出力/チャネル | 50 mA |
| 電圧-供給のスパン（分） | 2.5 V |
| 電圧-供給のスパン（最高） | 5.5 V |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-TSSOP、8-MSOP （0.118"、3.00mmの幅） |
| 製造者装置パッケージ | 8-VSSOP |
| 基礎プロダクト数 | OPA2836 |
OPA2836QDGKRQ1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置温度の等級1:– 125°C包囲された実用温度範囲への40°C
–装置HBM分類のレベル2
–装置CDM分類のレベルC6
•低い電力:
–供給電圧:2.5 Vから5.5ボルト
–静止流れ:1 mA （タイプ）
–パワー モード:0.5のµAのタイプ）
•帯域幅:205のMHz
•スルー・レート:560 V/µs
•上昇時間:3 ns （2 VSTEP）
•演算時間（0.1%）:22 ns （2 VSTEP）
•回復時間を酷使しなさい:60 ns
•SNR:1つのkHz （1 VRMS）の0.00013% （– 117.6 dBc）
•THD:1つのkHz （1 VRMS）の0.00003% （– 130 dBc）
•HD2、HD3:– 85 dBc、– 1つのMHz （2 VPP）の105 dBc
•入れられた電圧騒音:4.6 nV/√Hz （f 100 kHz）
•入れられたオフセットの電圧:65 µV （最高400-µV）
•CMRR:116 dB
•出力電流ドライブ:50 mA
•RRO:柵に柵の出力
•入れられた電圧範囲:– 0.2ボルトから+3.9ボルト（5-V供給）
OPA2836QDGKRQ1の適用
•ローパワー信号処理
•可聴周波ADCの入力バッファ
•ローパワーSARおよびΔΣ ADCの運転者
•携帯用システム
•ローパワー システム
•高密度システム
OPA2836QDGKRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
