詳細情報 |
|||
| プロダクト状態: | 時代遅れ | タイプ: | ツェナー |
|---|---|---|---|
| 単方向チャネル: | 1 | 電圧 - 逆スタンドオフ (標準): | 17.1V |
| 電圧 - ブレークダウン (最小): | 19V | 電圧- （最高） @ Ippを締め金で止めること: | 27.7V |
| 電流 - ピークパルス (10/1000µs): | 22A | パワー - ピークパルス: | 600W |

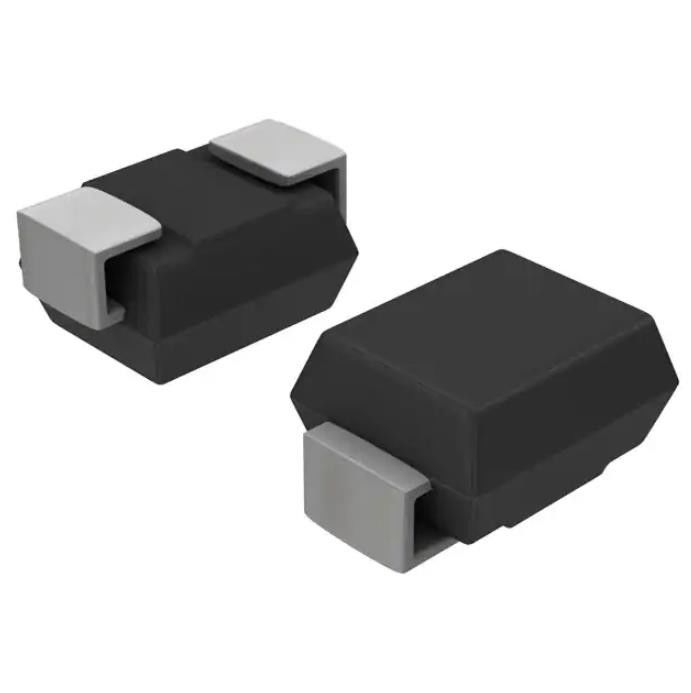

製品の説明
P6SMB20AT3Gのタンタルのチップ・コンデンサTVのダイオード17.1vwm 27.7vc Smb
27.7Vクランプ22A Ipp TVのダイオードの表面の台紙SMB
P6SMB20AT3Gの指定
| タイプ | 記述 |
| 部門 | 回路保護 |
| 一時的な電圧サプレッサー（TV） | |
| TVのダイオード | |
| Mfr | Littelfuse Inc。 |
| シリーズ | P6SMB |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 時代遅れ |
| タイプ | Zener |
| 単方向チャネル | 1 |
| 電圧-逆のスタンドオフ（タイプ） | 17.1V |
| 電圧-故障（分） | 19V |
| 電圧- （最高） @ Ippを締め金で止めること | 27.7V |
| 現在-ピーク脈拍（10/1000µs） | 22A |
| パワー ピーク脈拍 | 600W |
| 電力線保護 | いいえ |
| 適用 | 一般目的 |
| キャパシタンス@頻度 | 910pF @ 1MHz |
| 実用温度 | -65°C | 150°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | DO-214AA、SMB |
| 製造者装置パッケージ | SMB |
| 基礎プロダクト数 | P6SMB |
P6SMB20AT3Gの特徴
•働くピーク逆電圧範囲- 171Vへの5.8
•標準的なZenerの絶縁破壊電圧の範囲- 6.8から200ボルト
•ピーク パワー600 W @ 1人の氏
•人体モデルごとのクラス3 （> 16のkV）のESDの評価
•ピーク パワー600 W @ 1人の氏
•人体モデルごとのクラス3 （> 16のkV）のESDの評価
•最高クランプ電圧@ピーク脈拍の流れ
•低い漏出 < 5="" UA="" Above="" 10="" V="">
•隔離されたループ回線の保護のためのUL 497B
•応答時間は普通ある < 1="" ns="">
•独特な自動車および他の適用要求のためのSzの接頭辞
•場所および制御変化の条件;AEC-Q101は可能なPPAP修飾し、
•これらの装置はPbなしで、迎合的なRoHSである
•これらの装置はPbなしで、迎合的なRoHSである
P6SMB20AT3Gの適用
SMBシリーズは高圧から電圧sensitivecomponents保護するように高エネルギーのトランジェントを設計されている。それらhaveexcellent締め金で止める機能、高いサージ機能、低いzenerimpedanceおよび速い応答時間。SMBシリーズはLittelfuseexclusive、費用効果が大きい、非常にreliablepackageで供給され、産業/消費者適用communicationautomotive、数controls.processsystems.controls.medical装置、自営機器、電源およびmanyotherの使用に理想的に適する。
P6SMB20AT3Gの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
| カリフォルニア支柱65 | 警告情報 |
