詳細情報 |
|||
| 入力/出力の数: | 11 | プログラム記憶容量: | 7KB （4K X 14） |
|---|---|---|---|
| プログラム記憶タイプ: | フラッシュ | EEPROMのサイズ: | 256 x 8 |
| RAMのサイズ: | 256 x 8 | 電圧-供給（Vcc/Vdd）: | 1.8V | 5.5V |
| データ変換装置: | A/D 8x10b | 発振器のタイプ: | 内部 |
製品の説明

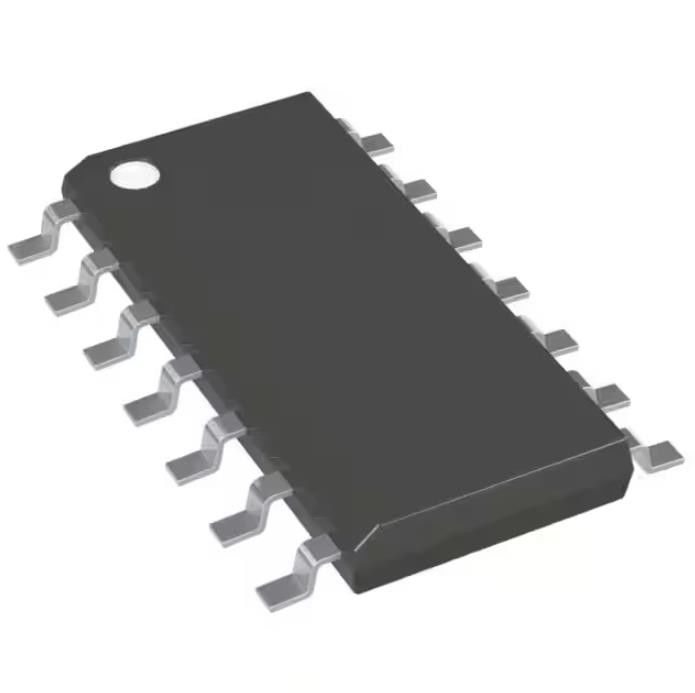

PIC16F1824-I/SL タンタル チップ コンデンサ Ic Mcu 8 ビット 7kb フラッシュ 14soic
PIC PIC® XLP™ mTouch™ 16F マイクロコントローラ IC 8 ビット 32MHz 7KB (4K x 14) フラッシュ 14-SOIC
PIC16F1824-I/SLの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | マイクロチップ技術 |
| シリーズ | PIC® XLP™ mTouch™ 16F |
| パッケージ | チューブ |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 確認済み |
| コアプロセッサ | 写真 |
| コアサイズ | 8ビット |
| スピード | 32MHz |
| 接続性 | I²C、SPI、UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット、POR、PWM、WDT |
| I/O数 | 11 |
| プログラムメモリサイズ | 7KB（4K×14） |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 256×8 |
| RAM サイズ | 256×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.8V～5.5V |
| データコンバータ | A/D 8x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 14-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 14-SOIC |
| 基本製品番号 | PIC16F1824 |
の特徴PIC16F1824-I/SL
•あらゆるアプリケーションに対する低電圧のサポート
•実質的に消耗した単一のバッテリーでも使用可能
•エネルギーハーベスティング (太陽電池など) を可能にします
•小型パッケージにより、PCB 設置面積が小さくなり、システムコストが削減されます。
•統合された EMI 保護により、外部コンポーネントなしでパフォーマンスを最適化
•1 ～ 3 個のセル駆動デバイス
•携帯ゲーム機
アプリケーション のPIC16F1824-I/SL
•最小 400 nA のウォッチドッグ タイマー
•リアルタイム クロック/カレンダー (最小 500 nA)
•スリープ/パワーダウン電流は 20 nA まで
•45nAまでのブラウンアウトリセット
環境および輸出の分類PIC16F1824-I/SL
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
