詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | PTN78000H |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
| タイプ: | ポール非絶縁モジュール | 出力の数: | 1 |
| 入る電圧- （分）: | 15V | 入る電圧- （最高）: | 36V |
製品の説明

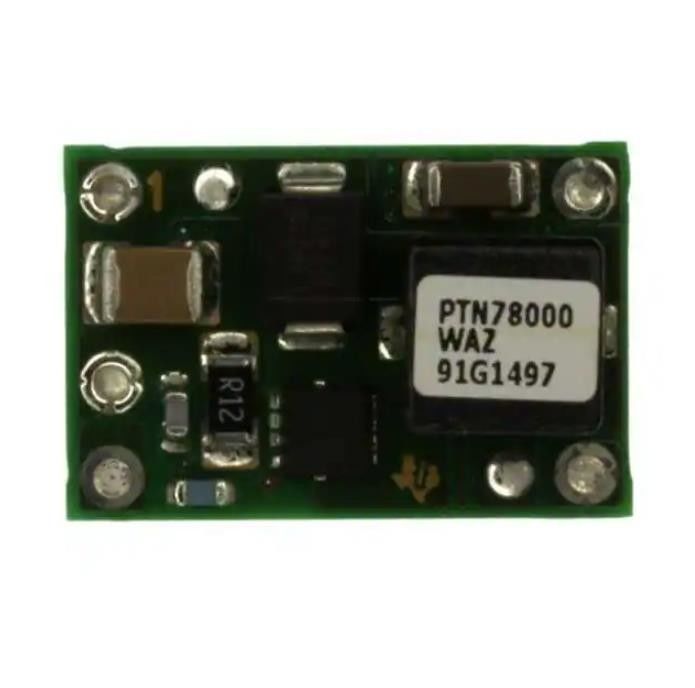

PTN78000HAZのタンタルのチップ・コンデンサDc Dcのコンバーター11.85-22v
非絶縁ポール モジュールDC DCのコンバーター1は11.85を出力した| 22V 1.5A 15V - 36V入力
PTN78000HAZの指定
| タイプ | 記述 |
| 部門 | 電源-板台紙 |
| DC DCのコンバーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | PTN78000H |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| タイプ | ポール非絶縁モジュール |
| 出力の数 | 1 |
| 入る電圧- （分） | 15V |
| 入る電圧- （最高） | 36V |
| 電圧-出力1 | 11.85 | 22V |
| 電圧-出力2 | - |
| 電圧-出力3 | - |
| 現在-出力（最高） | 1.5A |
| 適用 | ITE （コマーシャル） |
| 特徴 | OCP、OTP、UVLO |
| 実用温度 | -40°C | 85°C |
| 効率 | 94% |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 5-SMDモジュール |
| サイズ/次元 | 0.75" L X 0.50" W X 0.36" H （19.1mm x 12.7mm x 9.1mm） |
| 基礎プロダクト数 | PTN78000 |
PTN78000HAZの特徴
•1.5-A出力電流
•広入力電圧（7ボルトから36 V）/（36 V）への15ボルト
•広出力電圧は調節する（12.6のV）への2.5ボルト/（22 V）への11.85ボルト
•高性能（95%まで）
•オン/オフ禁じなさい
•不足電圧閉鎖
•出力電流の限界、
•過熱操業停止
•実用温度:– 40°Cへの85°C
•利用できる表面の台紙のパッケージ
PTN78000HAZの適用
•一般目的の、産業制御、HVACシステム、テストおよび測定、医学の器械使用、AC/DCのアダプター、車、海兵隊員および航空電子工学
PTN78000HAZの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
