詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | RL78 | コア サイズ: | 16ビット |
| 速度: | 32MHz | 結合性: | CSIのIの² C、LINbus、UART/USART |
| ペリフェラル: | DMA、LVD、POR、PWM、WDT | 入力/出力の数: | 31 |
製品の説明

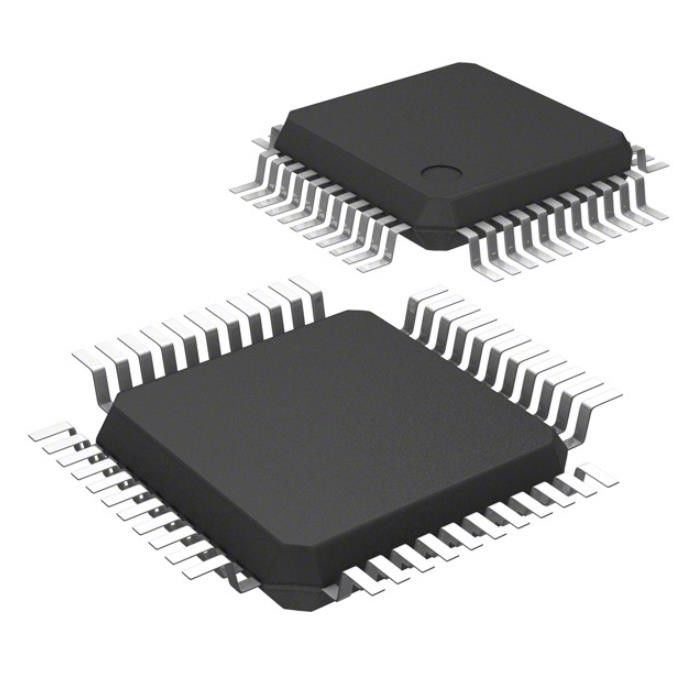

RL78 RL78/G13のマイクロ制御回路IC 16ビット32MHz 128KB （128K X 8）抜け目がない44-LQFP （10x10）
R5F100FGAFP#50の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | Renesasの電子工学アメリカ株式会社 |
| シリーズ | RL78/G13 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 中心プロセッサ | RL78 |
| コア サイズ | 16ビット |
| 速度 | 32MHz |
| 結合性 | CSIのIの² C、LINbus、UART/USART |
| ペリフェラル | DMA、LVD、POR、PWM、WDT |
| 入力/出力の数 | 31 |
| プログラム記憶容量 | 128KB （128K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 8K X 8 |
| RAMのサイズ | 12K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.6V | 5.5V |
| データ変換装置 | A/D 10x8/10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 44-LQFP |
| 製造者装置パッケージ | 44-LQFP （10x10） |
| 基礎プロダクト数 | R5F100 |
R5F100FGAFP#50の特徴
超低いパワー消費量の技術
•VDD = 1.6から5.5ボルトの単一の電源電圧
•停止モード
•停止モード
•居眠りモード
RL78 CPUの中心
•3段階のパイプラインとのCISCの建築
•最低の命令実行時間:changedfromの高速（0.03125のμsはある場合もある:@ 32のMHzのoperationwithの超低い速度（30.5のμsへの高速オン破片の発振器）:@ subsystemclockとの32.768 kHz操作）
•アドレス空間:1つのMB
•汎用レジスター:（8ビット記録の× 8）の× 4銀行
•オン破片のRAM:2から32 KB
コード フラッシュ・メモリ
•コード フラッシュ・メモリ:16から512 KB
•ブロック サイズ:1 KB
•ブロックの消去および書直すことの禁止（securityfunction）
•オン破片は機能をデバッグする
•自己プログラミング（ブーツの交換機能/抜け目がないshieldwindow機能と）
データ フラッシュ・メモリ
•データ フラッシュ・メモリ:4 KBから8 KB
•背部地上作戦（BGO）:指示はthedataのフラッシュ・メモリを書直している間プログラム記憶からbeexecutedできる。
•書直しの数:1,000,000回（タイプ。）
•書直しの電圧:VDD = 1.8から5.5ボルト
高速オン破片の発振器
•32のMHz、24のMHz、16のMHz、12のMHz、8つのMHz、6つのMHz、4つのMHz、3つのMHz、2つのMHzおよび1つのMHzから選びなさい
•高精度:+/- 1.0%の（VDD = 1.8から5.5ボルト、TA = +85°Cへの-20）作動の周囲温度
•TA = +85°C （Aへの-40:消費者適用、D:産業適用）
•TA = +105°C （Gへの-40:産業適用）
力管理および調整機能
•オン破片のパワー調整（POR）回路
•オン破片の電圧探知器（LVD） （14のレベルからの選り抜き割り込みそして調整）
DMA （ダイレクト・メモリ・アクセス）のコントローラー
•チャネル2/4の
•8/16ビットSFRと内部RAM間の移動の間の時計の数:2個の時計
R5F100FGAFP#50の適用
R5F100FGAFP#50の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
