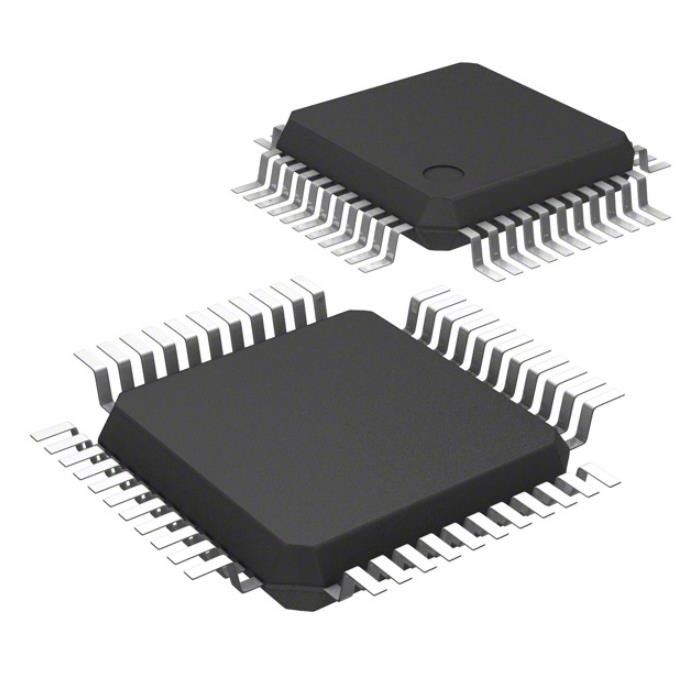

R5F100FJAFP#50 タンタル チップ コンデンサ Ic Mcu 16 ビット 256kb フラッシュ 44lqfp

超低消費電力技術

• VDD = 1.6 ～ 5.5 V の単一電源電圧

・HALTモード

・STOPモード

• スヌーズモード

RL78 CPUコア

• 3 ステージのパイプラインを備えた CISC アーキテクチャ

・最小命令実行時間：高速（0.03125μs：高速オンチップオシレータによる@32MHz動作）から超低速（30.5μs：サブシステムクロックによる@32.768kHz動作）まで変更可能

• アドレス空間: 1 MB

・汎用レジスタ：（8ビットレジスタ×8）×4バンク

・内蔵RAM：2～32KB

コードフラッシュメモリ

・コードフラッシュメモリ：16～512KB

• ブロックサイズ: 1KB

・ブロック消去・書き換え禁止（セキュリティ機能）

・オンチップデバッグ機能

・セルフプログラミング（ブートスワップ機能/フラッシュシールドウィンドウ機能付き）

データフラッシュメモリ

・データフラッシュメモリ：4KB～8KB

・バックグラウンドオペレーション（BGO）：データフラッシュメモリを書き換えながら、プログラムメモリから命令を実行できます。

・書き換え回数：100万回（TYP.）

・書き換え電圧：VDD=1.8～5.5V

高速オンチップオシレータ

• 32 MHz、24 MHz、16 MHz、12 MHz、8 MHz、6 MHz、4 MHz、3 MHz、2 MHz、1 MHzから選択します

• 高精度: +/- 1.0 % (VDD = 1.8 ～ 5.5 V、TA = -20 ～ +85 °C)

使用周囲温度

• TA = -40 ～ +85°C (A: 民生用アプリケーション、D: 産業用アプリケーション)

• TA = -40 ～ +105°C (G: 産業用アプリケーション)

電源管理およびリセット機能

• オンチップのパワーオン リセット (POR) 回路

・内蔵電圧検出器（LVD） （割り込み、リセットを14レベルから選択） DMA（Direct Memory Access）コントローラ

• 2/4チャンネル

・8/16ビットSFRと内蔵RAM間の転送クロック数：2クロック 乗算器および除算器/積和演算器

• 16 ビット × 16 ビット = 32 ビット (符号なしまたは符号付き)

• 32 ビット ÷ 32 ビット = 32 ビット (符号なし)

• 16 ビット × 16 ビット + 32 ビット = 32 ビット (符号なしまたは符号付き)

シリアルインターフェース

• 簡易 SPI (CSI 注 1): 2 ～ 8 チャネル

・UART/UART（LINバス対応）：2～4チャネル

・I2C/簡易I2C通信：3～10チャンネル

タイマー

・16ビットタイマー：8～16チャンネル

・12ビットインターバルタイマ：1チャネル

・リアルタイムクロック：1チャンネル（99年カレンダー、アラーム機能、時計修正機能）

・ウォッチドッグタイマ：1ch（専用低速オンチップオシレータで動作可能） A/Dコンバータ

・分解能8/10ビットA/Dコンバータ(VDD=1.6～5.5V)

・アナログ入力：6～26チャンネル

・内部基準電圧（1.45V）と温度

センサー注2

I/Oポート

・入出力ポート：16～120（N-chオープンドレインI/O[6V耐圧]）：0～4、N-chオープンドレインI/O[VDD耐圧注3/EVDD耐量]

電圧注4]：5～25）

・Nchオープンドレイン、TTL入力バッファ、プルアップ抵抗内蔵に設定可能

• 異電位インターフェイス: 1.8/2.5/3 V デバイスに接続可能

・内蔵キー割り込み機能

・クロック出力/ブザー出力コントローラー内蔵

その他

・BCD（2進化10進数）補正回路を内蔵 注1. CSI機能は一般にSPIと呼ばれますが、本製品ではCSIとも呼ばれるため、本書ではCSIと表記します。

2. HS(ハイスピードメイン)モードのみ選択可能

3. 20～52ピンの製品

4. 64～128ピンの製品
