詳細情報 |
|||
| シリーズ: | 、AEC-Q100自動車 | パッケージ: | テープ及び巻き枠（TR） |
|---|---|---|---|
| プロダクト状態: | 活動的 | 適用: | 自動車 |
| 現在-供給: | 17mA | 電圧-供給: | 2.8V | 5.5V |
| 実用温度: | -40°C | 125°C （TA） | タイプの取付け: | 表面の台紙、水和性のフランク |
| ハイライト: | TPS65941111RWERQ1,AEC Q100自動車PMIC,17mA自動車PMIC |
||
製品の説明
TPS65941111RWERQ1電源スイッチIC 296 Tps65941111rwerq1tr Nd

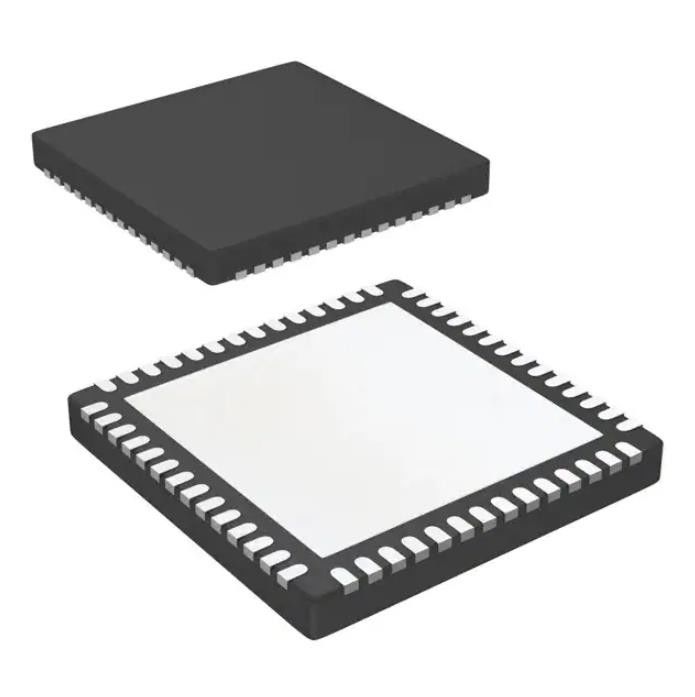

自動車PMIC 56-VQFNP （8x8）
TPS65941111RWERQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 専門にする力管理- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 適用 | 自動車 |
| 現在-供給 | 17mA |
| 電圧-供給 | 2.8V | 5.5V |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙、水和性のフランク |
| パッケージ/場合 | 56-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 56-VQFNP （8x8） |
| 基礎プロダクト数 | TPS65941111 |
TPS65941111RWERQ1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置は3ボルトから5.5ボルトの入力供給に作動する
–装置温度の等級1:– +125°Cの包囲された実用温度範囲への40°C
–装置HBM分類のレベル2
–装置CDM分類のレベルC4A
•機能安全迎合的
–機能安全適用のために成長して
–利用できるドキュメンテーションISO 26262のシステム設計をASIL-Dまで助けるため
–利用できるドキュメンテーションIEC 61508のシステム設計をSIL-3まで助けるため
– ASIL-Dまでの組織的機能
– ASIL-Dまでのハードウェア完全性
–入れられた供給電圧のモニターおよび過電圧の保護
–の下で/過電圧のモニターおよび過電流
すべての出力供給の柵のモニター
–選択可能な制動機/Q&Aモードの番犬
– 2つの間違い信号のモニター（ESMs）との
選択可能なレベル/PWMモード
–高温警告を用いる熱監視および熱操業停止
–内部構成記録および不揮発性メモリ（NVM）のビット完全性（CRC）のエラー検出
•ローパワー消費
– 2つのμAの典型的な操業停止の流れ
–バックアップ供給モードだけで典型的な7 μA
–低い電力の待機モードで典型的な20 μA
•5つの軽減する転換モード電源（木びき台）の調整装置:
– 5、10のor20 mVステップの0.3ボルトから3.34ボルトの出力電圧範囲
– 4 A、3.5 Aとの3、および2Aとの1との1つは出力電流の機能を
– 4つの木びき台のための適用範囲が広い多相機能:単一の柵からの14までA出力電流
–短絡および過電流保護
–侵入の現在の限定のための内部ソフト開始
–転換の頻度2.2 MHz/4.4 MHzの
–外的なクロックの入力に合わせる能力
•構成可能のバイパス モードの3つの低ドロップアウト（LDO）の線形調整装置
–線形正規モードの50 mVステップの0.6ボルトから3.3ボルトの出力電圧範囲
TPS65941111RWERQ1の適用
•自動車インフォテイメントおよびデジタル集り、ナビゲーション・システム、テレマティックス、ボディ電子工学および照明
•高度の運転者の援助システム（ADAS）
•産業制御およびオートメーション
TPS65941111RWERQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 適当 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
