詳細情報 |
|||
| プロダクト状態スイッチ回路: | 活動的 | スイッチ回路: | SPDT |
|---|---|---|---|
| 多重交換装置/デマルチプレクサー回路: | 2:01 | 回路の数: | 4 |
| オン州の抵抗（最高）: | 450mOhm | チャネル間の一致（ΔRon）: | 50mOhm |
| 電圧-単一供給（V+）: | 1.65V | 4.3V | スイッチ時間（（最高）トン、しゃれ者）: | 23ns、32ns |
| ハイライト: | TS3A44159RGTR,16VQFN電源スイッチIC,450MOHM電源スイッチIC |
||
製品の説明

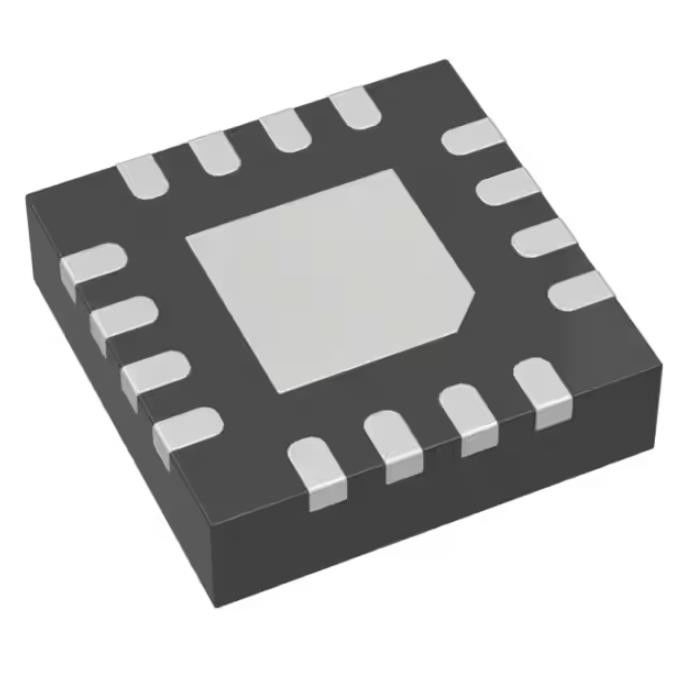

TS3A44159RGTRの電源スイッチIC ICスイッチSpdtx4 450mohm 16vqfn
4回路ICスイッチ2:1 450mOhm 16-VQFN （3x3）
TS3A44159RGTRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| アナログ スイッチ、多重交換装置、デマルチプレクサー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| スイッチ回路 | SPDT |
| 多重交換装置/デマルチプレクサー回路 | 2:01 |
| 回路の数 | 4 |
| オン州の抵抗（最高） | 450mOhm |
| チャネル間の一致（ΔRon） | 50mOhm |
| 電圧-単一供給（V+） | 1.65V | 4.3V |
| 電圧-二重供給（V±） | - |
| スイッチ時間（（最高）トン、しゃれ者） | 23ns、32ns |
| -3dbの帯域幅 | 35MHz |
| 充満注入 | 139pC |
| チャネル キャパシタンス（CS （） CD （）） | 50pF |
| 現在-漏出（ある（））（最高） | 20nA |
| 混線 | -73dB @ 100kHz |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 16-VQFN （3x3） |
| 基礎プロダクト数 | TS3A44159 |
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| アナログ スイッチ、多重交換装置、デマルチプレクサー |
TS3A44159RGTRの特徴
•指定Break-Before-Make切換え
•低いオン州の抵抗（<0>
•操作量は互換性がある1.8-V論理である
•低料金の注入
•優秀なオン州の抵抗の一致
•低い総高調波ひずみ（THD）
•4.3-V単一供給操作への1.65-V
•Latch-Upの性能は100 mAPer JESD 78のクラスをII超過する
•JESD 22ごとにテストされるESDの性能
– ±2000-V人間ボディ モデル（A114-BのII）クラス
– ±1000-V満た装置モデル（C101）
TS3A44159RGTRの適用
•携帯電話
•PDAs
•携帯用器械使用
•可聴周波および映像信号の旅程
•低電圧のデータ収集 システム
•コミュニケーション回路
•変復調装置
•ハード・ドライブ
•コンピュータ周辺機器
•無線ピンおよびペリフェラル
TS3A44159RGTRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
