詳細情報 |
|||
| プログラム可能なプロダクト状態のDigiキー: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 運転された構成: | 低側 | チャネル タイプ: | 単一 |
| 運転者の数: | 1 | ゲートのタイプ: | IGBT、N-Channel MOSFET |
| 電圧-供給: | 4.5V | 18V | 現在-ピーク出力（源、流し）: | 4A、4A |
| ハイライト: | SOT23-5 ローサイド ゲート ドライバー IC、UCC27519DBVR、IGBT ローサイド ゲート ドライバー IC,UCC27519DBVR,IGBT Low Side Gate Driver IC |
||
製品の説明

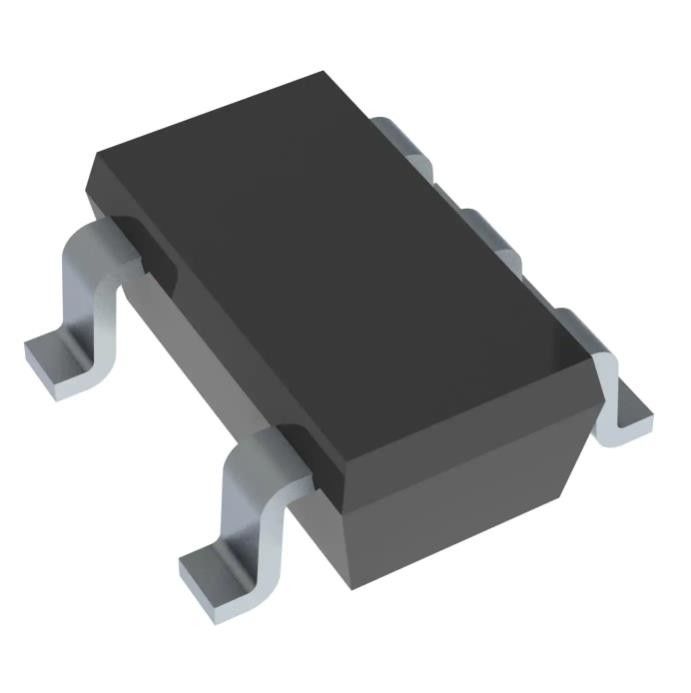

UCC27519DBVR パワー スイッチ IC Ic ゲート Drvr ローサイド Sot23-5
UCC27519DBVR パワー スイッチ IC Ic ゲート Drvr ローサイド Sot23-5
ローサイド ゲート ドライバー IC 非反転 SOT-23-5
仕様 UCC27519DBVR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| ゲートドライバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| 駆動型構成 | ローサイド |
| チャンネルタイプ | 独身 |
| ドライバーの数 | 1 |
| ゲートタイプ | IGBT、NチャンネルMOSFET |
| 電圧 - 電源 | 4.5V～18V |
| ロジック電圧 - VIL、VIH | - |
| 電流 - ピーク出力 (ソース、シンク) | 4A、4A |
| 入力方式 | 非反転 |
| 立ち上がり/立ち下がり時間 (標準値) | 8ns、7ns |
| 動作温度 | -40℃～140℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | SC-74A、SOT-753 |
| サプライヤーデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | UCC27519 |
の特徴UCC27519DBVR
• NPN および PNP ディスクリート ソリューションの優れた代替品となる低コストのゲート ドライバ デバイス
• TI の TPS2828 および TPS2829 デバイスとピンツーピン互換
• 4A ピーク・ソースおよび 4A ピーク・シンク対称ドライブ
• 高速伝播遅延 (標準値 17 ns)
• 高速な立ち上がり時間と立ち下がり時間（標準値は 8ns と 7ns）
• 4.5V～18Vの単一電源範囲
• VDD UVLO の間、出力は Low に保持されます (電源投入時および電源切断時のグリッチのない動作を保証します)
• CMOS入力ロジックしきい値（ヒステリシスのある電源電圧の関数）
• 高いノイズ耐性を実現するヒステリシスロジックしきい値
• イネーブル機能用の EN ピン (未接続を許可)
• 入力ピンがフローティングの場合、出力は Low に保持されます。
• VDDピンのバイアス電源電圧によって制限されない入力ピンの絶対最大電圧レベル
• 動作温度範囲 –40°C ～ 140°C
• 5 ピン DBV パッケージ (SOT-23)
アプリケーションのUCC27519DBVR
• スイッチモード電源
• DC-DCコンバータ
• デジタルパワーコントローラ用のコンパニオンゲートドライバデバイス
• 太陽光発電、モーター制御、UPS
• 新しいワイドバンドギャップパワーデバイス (GaN など) 用のゲートドライバー
環境および輸出の分類UCC27519DBVR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
