詳細情報 |
|||
| プロダクト状態のタイプ: | 活動的 | タイプ: | トランシーバー |
|---|---|---|---|
| 議定書: | USB 2.0 | 運転者/受信機の数: | 1/1 |
| 二重: | 半分 | 受信機ヒステリシス: | 50mV |
| データ転送速度: | 480Mbps | 電圧-供給: | 2.7V | 4.8V |
| ハイライト: | 32VQFN トランシーバ IC、32VQFN 電源スイッチ IC、TUSB1210BRHBR,32VQFN Power Switch ICs,TUSB1210BRHBR |
||
製品の説明

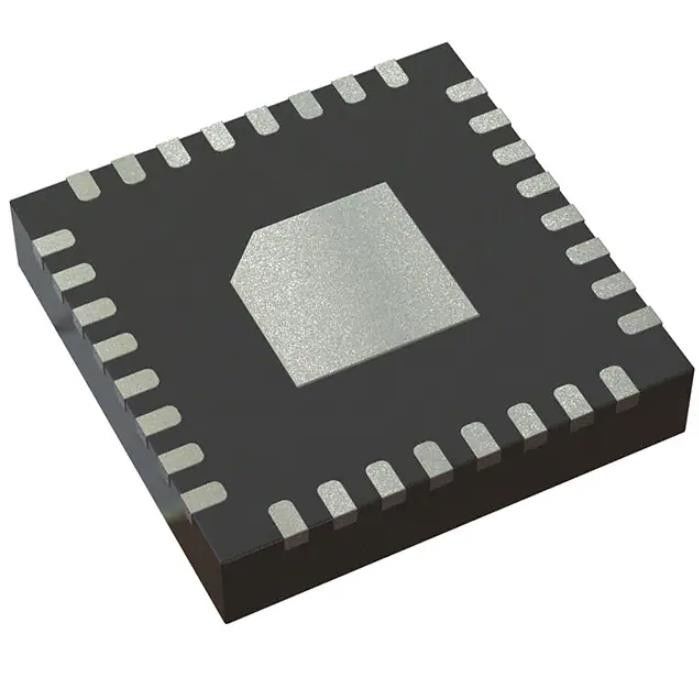

TUSB1210BRHBR 電源スイッチ IC IC トランシーバー ハーフ 1/1 32vqfn
1/1 トランシーバー ハーフ USB 2.0 32-VQFN (5x5)
仕様 TUSB1210BRHBR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| ドライバー、レシーバー、トランシーバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| タイプ | トランシーバー |
| プロトコル | USB2.0 |
| ドライバー/レシーバーの数 | 1/1 |
| デュプレックス | 半分 |
| 受信機ヒステリシス | 50mV |
| データレート | 480Mbps |
| 電圧 - 電源 | 2.7V～4.8V |
| 動作温度 | -40℃～85℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 32-VFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 32-VQFN (5x5) |
| 基本製品番号 | TUSB1210 |
の特徴TUSB1210BRHBR
• USB2.0 PHY トランシーバ チップ。ULPI インターフェイスを介して USB コントローラとインターフェイスするように設計されており、以下に完全に準拠しています。
– ユニバーサル シリアル バス仕様 Rev. 2.0
– USB 2.0 仕様 Rev. 1.3 の外出先での補足
– UTMI+ ロー ピン インターフェイス (ULPI) 仕様 Rev. 1.1
– ULPI 12ピンSDRインターフェース
• DP/DM ラインの外部コンポーネント補償 (特許番号 US7965100 B1)
• ホスト、ペリフェラル、および OTG デバイス コアへのインターフェイス。USB OTGデバイスコアを内蔵したポータブルデバイスまたはシステムASIC向けに最適化
• ホスト ネゴシエーション プロトコル (HNP) とセッション リクエスト プロトコル (SRP) をサポートする完全な USB OTG 物理フロントエンド
• VBUS 過電圧保護回路は、VBUS ピンを –2 V ～ 20 V の範囲で保護します。
• VBUS ピンへのケーブル短絡に対する DP、DM、ID ピンの内部 5V 短絡保護
• ULPI インターフェース:
– 非終端 50 Ω ライン インピーダンス向けに最適化された I/O インターフェイス (1.8 V)
– ULPI CLOCK ピン (60 MHz) は入力および出力クロック構成をサポートします
– 完全にプログラム可能なULPI準拠のレジスタセット
• –40°C ～ 85°C の完全な工業用グレードの動作温度範囲
• 32 ピン クアッド フラット リードなし [QFN (RHB)] パッケージで入手可能
アプリケーションのTUSB1210BRHBR
• 携帯電話
• ポータブルコンピュータ
• タブレット端末
• ビデオゲーム機
• デスクトップコンピュータ
• ポータブル音楽プレーヤー
環境および輸出の分類TUSB1210BRHBR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
