• EP3C55F484C7N サイクロン® III フィールドプログラム可能なゲート配列 (FPGA) IC 327 2396160
EP3C55F484C7N サイクロン® III フィールドプログラム可能なゲート配列 (FPGA) IC 327 2396160

EP3C55F484C7N サイクロン® III フィールドプログラム可能なゲート配列 (FPGA) IC 327 2396160

商品の詳細:

起源の場所: 原作
ブランド名: original
証明: original
モデル番号: EP3C55F484C7N

お支払配送条件:

最小注文数量: 1
価格: negotiation
パッケージの詳細: カートンボックス
受渡し時間: 1-3 営業日
支払条件: T/T
供給の能力: 100,000
ベストプライス 連絡先

詳細情報

LAB/CLBの数: 3491 論理要素/セルの数: 55856
RAM ビットの総数: 2396160 I/O の数: 327
電圧 - 供給: 1.15V | 1.25V 動作温度: 0°C ~ 85°C (TJ)

製品の説明

EP3C55F484C7N サイクロン® III フィールドプログラム可能なゲート配列 (FPGA) IC 327 2396160

仕様 EP3C55F484C7N



タイプ 記述
カテゴリー 集積回路 (IC)
  埋め込み
  FPGA (フィールドプログラム可能なゲートアレイ)
Mfr インテル
シリーズ サイクロン®III
パッケージ トレー
LAB/CLBの数 3491
論理要素/セルの数 55856
RAM ビットの総数 2396160
I/O の数 327
電圧 - 供給 1.15V ~ 1.25V
マウントタイプ 表面マウント
動作温度 0°C ~ 85°C (TJ)

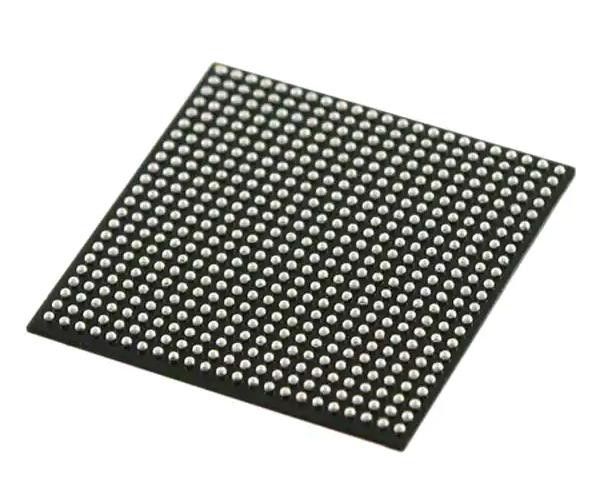

パッケージ/ケース 484-BGA
供給者のデバイスパッケージ 484-FBGA (23x23)
基本製品番号 EP3C55



特徴 EP3C55F484C7N


■ 256 ビット 揮発性 キー を 備えた 高度 暗号 標準 (AES) を 用いる 設定 セキュリティ
■ 設計分離流に最適化されたルーティングアーキテクチャ
■ 設計区画間の物理的および機能的隔離の両方を達成する設計隔離流
■ 外部JTAGポートを無効にする
■エラー検出 (ED) サイクル表示
■ 各EDサイクルで合格または不合格を示す
■ ランダムアクセスメモリ (CRAM) ビットの設定の意図的または意図的でない変更を可視化します
■ FPGA 論理,CRAM,埋め込みメモリ,AES キーからコンテンツをクリアする能力
■ 内部オシレーターにより,システムモニターと状態チェック機能が可能になります.





詳細について EP3C55F484C7N


Cyclone® III デバイスファミリーは,高機能,低電力,低コストのユニークな組み合わせを提供しています. 台湾半導体製造会社 (TSMC) の低電力 (LP) プロセス技術に基づいて,電力消費を最小限に抑えるためのシリコン最適化とソフトウェア機能サイクロンIIIデバイスファミリーは,高容量,低電力,コスト敏感なアプリケーションのための理想的なソリューションを提供します.






環境と輸出分類EP3C55F484C7N



ATRIBUTE について 記述
RoHS 状態 RoHS に準拠する
湿度感度レベル (MSL) 3 (168 時間)
REACH ステータス REACH 影響を受けない
ECCN 3A991D
HTSUS 8542.39.0001


EP3C55F484C7N サイクロン® III フィールドプログラム可能なゲート配列 (FPGA) IC 327 2396160 0
