詳細情報 |
|||
| タイプ: | ポール非絶縁モジュール | 入る電圧- （分）: | 7V |
|---|---|---|---|
| 入る電圧- （最高）: | 50V | 電圧-出力1: | 2.5 | 15V |
| サイズ/次元: | 0.43" L X 0.35" W X 0.11" H （11.0mm x 9.0mm x 2.8mm） | 製造者装置パッケージ: | 41-B1QFN （11x9） |
製品の説明

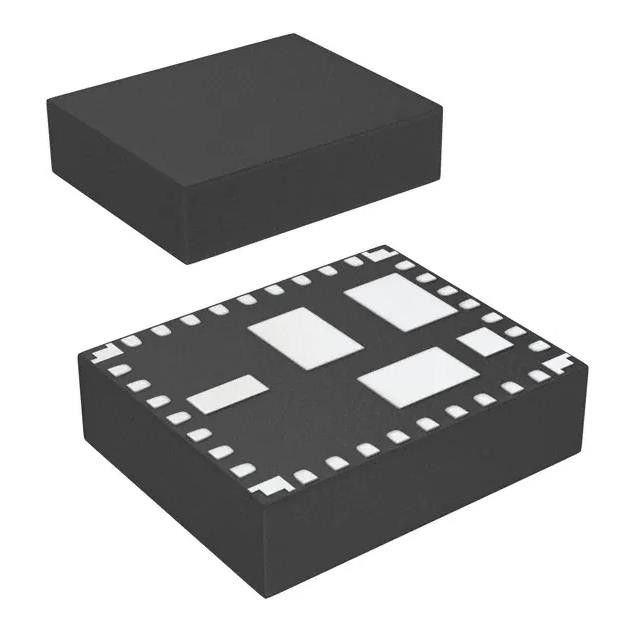

LMZ35003RKGR非絶縁ポール モジュールDCのコンバーター1は2.5を出力した| 15V
非絶縁ポール モジュールDC DCのコンバーター1は2.5を出力した| 15V 2.5A 7V - 50V入力
LMZ35003RKGRの特徴
完全な統合された力の解決は割り当てる
小さい足跡、控えめな設計
•7ボルトからの50ボルトへの広い入れられた電圧範囲
•2.5ボルトから15ボルトに調節可能な出力
•65-Vサージ機能
•効率96%まで
•調節可能な転換の頻度
（300のkHzから1つのMHz）
•外的な時計に合わせる
•調節可能な遅開始
•配列し、追跡する出力電圧
•力のよい出力
•プログラム可能な不足電圧閉鎖（UVLO）
•出力過電流保護
•温度の保護に
•前バイアス出力開始
•実用温度範囲:– 40°Cへの85°C
LMZ35003RKGRの製品特質
|
タイプ
|
記述
|
|---|---|
|
部門
|
電源-板台紙
DC DCのコンバーター
|
|
Mfr
|
Tの器械
|
|
シリーズ
|
簡単なSWITCHER®
|
|
プロダクト状態
|
活動的
|
|
タイプ
|
ポール非絶縁モジュール
|
|
出力の数
|
1
|
|
入る電圧- （分）
|
7V
|
|
入る電圧- （最高）
|
50V
|
|
電圧-出力1
|
2.5 | 15V
|
|
電圧-出力2
|
-
|
|
電圧-出力3
|
-
|
|
現在-出力（最高）
|
2.5A
|
|
適用
|
ITE （コマーシャル）
|
|
特徴
|
OCP、OTP、UVLO
|
|
実用温度
|
-40°C | 85°C
|
|
効率
|
93%
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
41-BQFNモジュール
|
|
サイズ/次元
|
0.43" L X 0.35" W X 0.11" H （11.0mm x 9.0mm x 2.8mm）
|
|
製造者装置パッケージ
|
41-B1QFN （11x9）
|
|
制御特徴
|
、活動的な最高可能にしなさい
|
|
基礎プロダクト数
|
LMZ35003
|
LMZ35003RKGRの環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
LMZ35003RKGRの記述
LMZ35003力モジュールは2.5-Aを結合する使いやすい統合された力の解決である
控えめのへの保護された誘導器そして受動態、QFNのパッケージのDC/DCのコンバーター。この合計
力の解決はわずか5つの外的な部品を割り当て、ループ補償を除去する
そして磁気学の部品の選択過程。小さい9つのmmの×は× 11のmmの2.8 mmのQFNのパッケージある
プリント基板にはんだ付けすること容易密集したポイントの負荷設計をとの90%以上可能にし、
効率および優秀な電力損失の機能。LMZ35003は分離したポイントの負荷設計の柔軟性そしてfeaturesetを提供し、ICおよびシステムの広い範囲に動力を与えるために理想的である。高度の実装技術は強いのできる
標準的なQFNの土台およびテスト技術と互換性がある信頼できる力の解決。
