詳細情報 |
|||
論理のタイプ: | インバーター | 回路の数: | 6 |
---|---|---|---|
入力の数: | 6 | 特徴Schmitt: | 引き金 |
電圧-供給: | 2V | 3.6V | 現在-静止(最高): | 1つのµA |
現在-高い出力低い: | 24mA、24mA | 入力論理レベル - 高: | 1.3V | 2V |
最大伝搬遅延 @ V、最大 CL: | 6.2ns @ 3.3V、50pF | 実用温度: | -55°C | 125°C |
ハイライト: | CD54HC299F3A ICの破片,ICの破片の転位のシフト レジスタ,1つの要素8ビット20-CDIP |
製品の説明
CD54HC299F3A ICの破片の転位のシフト レジスタ1の要素8ビット20-CDIP
高速CMOSの論理8ビットUNIV
CD54HC299F3Aの指定
タイプ | 記述 |
部門 | 集積回路(IC) |
論理 | |
シフト レジスタ | |
Mfr | テキサス・インスツルメント |
シリーズ | 54HC |
パッケージ | 管 |
プロダクト状態 | 活動的 |
論理のタイプ | シフト レジスタ |
出力タイプ | 三国から成った |
要素の数 | 1 |
要素ごとのビットの数 | 8 |
機能 | 自在継手 |
電圧-供給 | 2V | 6V |
実用温度 | -55°C | 125°C (TA) |
タイプの取付け | 穴を通して |
パッケージ/場合 | 20-CDIP (0.300"、7.62mm) |
製造者装置パッケージ | 20-CDIP |
CD54HC299F3Aの特徴
•緩衝された入力
•4つのオペレーティング・モード:、転位の権利左、転位負荷および店
•Nビット ワード長のために滝のように落ちることができる
•I/O0 -バスのためのI/O7バス駆動機構そして3州は適用を方向づけた
•典型的なfMAX = VCCの50MHz = 5VのCL = 15pF、TA = 25oC
•ファン・アウト(温度較差に)
- 標準的な出力…………… 10のLSTTLの負荷
- バス運転手の出力…………。15のLSTTLの負荷
•広い実用温度範囲… -55oCへの125oC
•釣り合った伝搬遅延および遷移時間
•LSTTLの論理ICと比較される重要な力の減少
•HCのタイプ
- 6V操作への2V
- 高いノイズ耐性:無= 30%、NIH = VCCの30%のVCC = 5V
•HCTのタイプ
- 5.5V操作への4.5V
- 直接LSTTLは論理の両立性を入れた、
VIL= 0.8V (最高)、VIH = 2V (分)
- CMOSは両立性、VOL.のIlの≤ 1µA、VOHを入れた

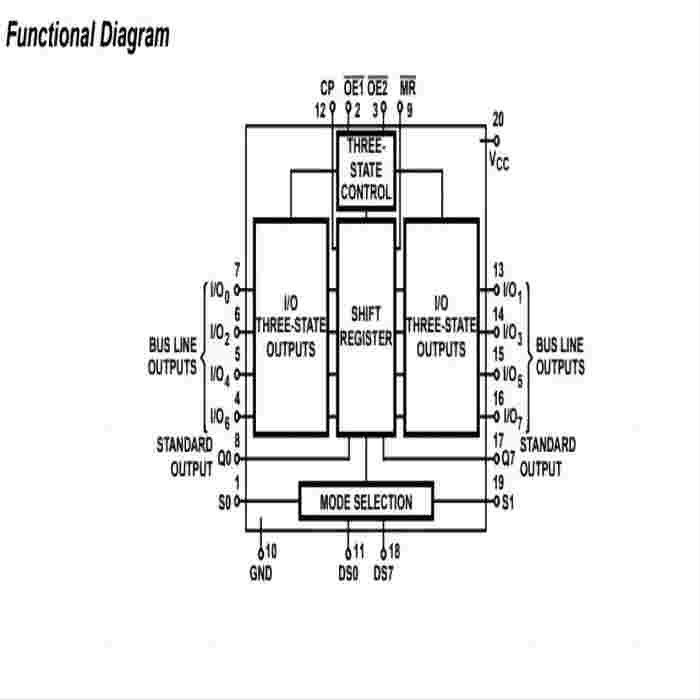

CD54HC299F3Aの記述
『HC259および』 HCT299は3州のバス・インターフェースの機能の8ビット転位/記憶レジスタである。記録に4がある
モード選り抜き(S0、S1)テーブルに示すように2つの選り抜き入力によって制御される同期作動モード。モード
(I/O0- I/O7)選り抜き、シリアル データ(DS0、DS7)および平行データ時計の低にの高さの転移にだけ答えるため
(CP)脈拍。S0、S1およびデータ入力は時計の肯定的な転移前に安定した1設定時間でなければならない。
CD54HC299F3Aの環境及び輸出分類
属性 | 記述 |
RoHSの状態 | 迎合的なROHS3 |
湿気感受性のレベル(MSL) | 適当 |
