詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| タイプ: | TxRx + MCU | RFの家族/標準: | ブルートゥース |
| 議定書: | Bluetooth V5.1 | 調節: | FSK |
| 頻度: | 2.4GHz | データ転送速度（最高）: | 2Mbps |
| ハイライト: | CC2640R2FRSMT IC RF,32VQFN ADEの破片,BLE 5.1 CC2640R2FRSMT |
||
製品の説明
BQ25050DQCR無線RfモジュールIC BATT Chg李イオン1cell 10wson

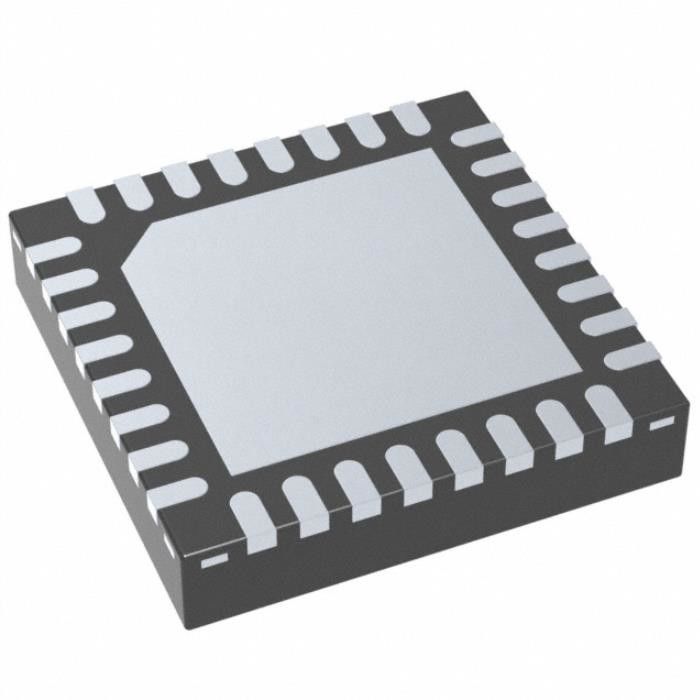

CC2640R2FRSMT無線RfのモジュールIC RF TXRX+MCU BLE 5.1 32VQFN
IC RF TxRx + MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFNはパッドを露出した
BQ25050DQCRの指定
| タイプ | 記述 |
| 部門 | RFおよび無線電信 |
| RFのトランシーバーIC | |
| Mfr | テキサス・インスツルメント |
| シリーズ | SimpleLink™ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| タイプ | TxRx + MCU |
| RFの家族/標準 | Bluetooth |
| 議定書 | Bluetooth v5.1 |
| 調節 | FSK |
| 頻度 | 2.4GHz |
| データ転送速度（最高） | 2Mbps |
| パワー出力 | 5dBm |
| 感受性 | -97dBm |
| 記憶容量 | 抜け目がない128kB 20kB RAM |
| シリアル・インタフェース | Iの² CのIの² S、SPI、UART |
| GPIO | 10 |
| 電圧-供給 | 1.8V | 3.8V |
| 現在-受け取る | 5.9mA |
| 現在-送信する | 9.1mA |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 32-VQFN （4x4） |
| 基礎プロダクト数 | CC2640 |
BQ25050DQCRの特徴
•マイクロ制御回路
–強力なArm® Cortex® M3
– EEMBC CoreMark®のスコア:142
– 48 MHzクロック速度まで…
–内部システム プログラム可能なフラッシュの128KBを含む不揮発性メモリの275KB
– 20KBが超低い漏出SRAMであるシステムSRAMの28KBまで…
–隠し場所またはシステムRAMの使用のためのSRAMの8KB
– 2 Pin cJTAGおよびJTAGのダバッギング
– -空気改善（OTA）上のサポート
•超低い力センサーのコントローラー
–システムの残りから自治を動かすことができる
– 16ビットの建築
–コードおよびデータのための超低い漏出SRAMの2KB
•より多くのフラッシュを適用のために使用できるようにするためにROMに運転者、TI-RTOSおよびBluetooth®ソフトウェアを置く有効なコード サイズの建築
BQ25050DQCRの適用
•家および造るオートメーション
–接続された電気器具
–照明
–スマートなロック
–出入口
–セキュリティ システム
•産業
–工場自動化
–資産追跡および管理
•スポーツおよび適性
–身につけられる適性および活動のモニター
–スマートな追跡者
–忍耐強いモニター
–適性機械
•隠される
–賭博
–ポインティング デバイス（無線キーボードおよびマウス）
BQ25050DQCRの他の特徴
•RoHS迎合的なパッケージ
– 2.7 mm × 2.7 mm YFV DSBGA34 （14 GPIOs）
– 4 mm × 4 mm RSM VQFN32 （10 GPIOs）
– 5 mm × 5 mm RHB VQFN32 （15 GPIOs）
– 7 mm × 7 mm RGZ VQFN48 （31 GPIOs）
•ペリフェラル
–すべてのデジタル周辺ピンはあらゆるGPIOに導くことができる
– 4つの一般目的のタイマー モジュール（8つの16ビットか4つの32ビット タイマー、PWMそれぞれ）
– 12ビットADC、200-ksamples/sの8チャンネル アナログMUX
–連続的な時間のコンパレーター
–超低い力のアナログのコンパレーター
–プログラム可能な現在の源
– UART、I2CおよびI2S
– 2× SSI （SPI、MICROWIREのチタニウム）
–実時間時計（RTC）
– AES-128保証モジュール
–本当の乱数発電機（TRNG）
– 8つの容量性感知ボタンのためのサポート
–統合された温度検出器
•外部システム
–オン破片内部DC/DCのコンバーター
– CC2590およびCC2592範囲のエクステンダーとの途切れのない統合
–非常に少数の外的な部品
–すべてのVQFNのパッケージのSimpleLink™ CC2640およびCC2650装置と互換性があるPin
– SimpleLink™ CC2642Rおよび7 mm X 7 mm VQFNのパッケージのCC2652R装置と互換性があるPin
– 4 mmの×のSimpleLink™ CC1350装置と互換性があるPin 4 mmおよび5 mm × 5 mm VQFNのパッケージ
•低い電力
–広い供給電圧の範囲
•正常運営:1.8から3.8ボルト
•外的な調整装置モード:1.7から1.95ボルト
–活動的モードRX:5.9 mA
– 0のdBmの活動的モードTX:6.1 mA
– +5 dBmの活動的モードTX:9.1 mA
–活動的モードMCU:61 µA/MHz
–活動的モードMCU:48.5 CoreMark/mA
–活動的モード センサーのコントローラー:0.4mA + 8.2 µA/MHz
–スタンバイ:1.1 µA （RTCランニングおよびRAM/CPUの保持）
–操業停止:100 nA （外部事象で目覚めなさい）
•RFセクション
– Bluetooth®の低負荷5.1およびより早いLE specificationsと互換性がある2.4 GHz RFのトランシーバー
–優秀な受信機の感受性（– BLEのための97 dBm）、選択率、および性能を妨げること
– BLEのための102 dBのリンク予算
–プログラム可能な出力電力+5までdBm
–片端接地か差動RFインターフェイス
–世界的な無線周波数の規則の承諾を目標とするシステムのために適した
•ETSI EN 300 328 （ヨーロッパ）
•EN 300の440クラス2 （ヨーロッパ）
•FCC CFR47の部15 （米国）
•ARIB STD-T66 （日本）
BQ25050DQCRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
