詳細情報 |
|||
| 回路の数: | 6 | 入力の数: | 1 |
|---|---|---|---|
| 特徴: | 開いたコレクター | 電圧-供給: | 4.5V | 5.5V |
| 現在-静止（最高）: | 60 mA | 現在-高い出力低い: | 250µA、30mA |
| 入力論理レベル - 低: | 0.8V | 入力論理レベル - 高: | 2V |
| ハイライト: | SNJ54LS06J インバータIC,インバータIC 14CDIP 60mA,14CDIP SNJ54LS06J |
||
製品の説明

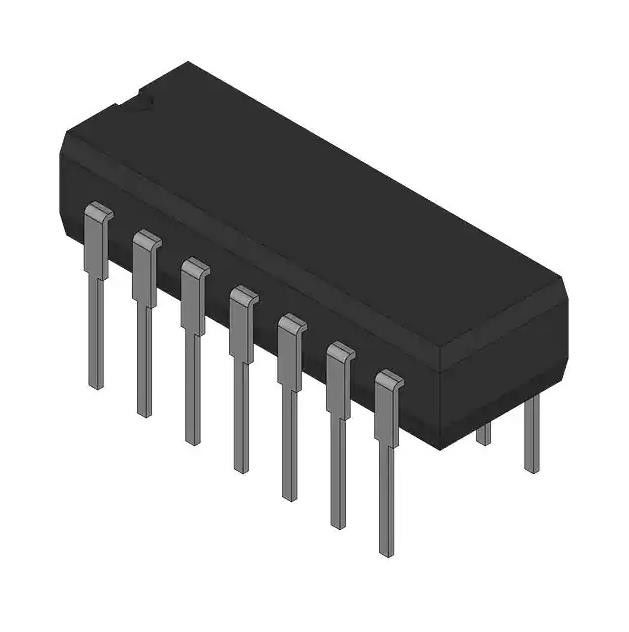

SNJ54LS374J インバータ IC 6 チャンネル オープンコレクタ 14-CDIP 60 mA
SNJ54LS06J インバータ IC 6 チャンネル オープンコレクタ 14-CDIP 60 mA
ICインバータ オープン 6CH 1-IN 14CDIP
仕様 SNJ54LS06J
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 54LS |
| パッケージ | バルク |
| 製品の状態 | アクティブ |
| ロジックタイプ | インバータ |
| 回路数 | 6 |
| 入力数 | 1 |
| 特徴 | オープンコレクター |
| 電圧 - 電源 | 4.5V～5.5V |
| 電流 - 静止時 (最大) | 60mA |
| 電流 - 出力ハイ、ロー | 250μA、30mA |
| 入力ロジックレベル - 低 | 0.8V |
| 入力ロジックレベル - 高 | 2V |
| 最大伝播遅延 @ V、最大 CL | 20ns @ 5V、15pF |
| 動作温度 | -55℃～125℃ |
| 取付タイプ | スルーホール |
| サプライヤーデバイスパッケージ | 14-CDIP |
| パッケージ・ケース | 14-CDIP (0.300インチ、7.62mm) |
| 基本製品番号 | 54LS06 |
特徴のSNJ54LS06J
• TTL電圧レベルをMOSレベルに変換
• 高いシンク電流能力
• 入力クランプダイオードによりシステム設計が簡素化
• インジケーターランプおよび
リレー
• 入力はほとんどの TTL 回路と完全互換
• MIL-PRF-38535 に準拠した製品では、特に明記されていない限り、すべてのパラメータがテストされます。
他のすべての製品では、生産処理にすべてのパラメータのテストが含まれる必要はありません。
アプリケーションのSNJ54LS06J
• ファクトリーオートメーション
• ビルディングオートメーション
• ラインドライバー
• 電子販売時点情報管理
• デスクトップまたはノートブック PC
環境および輸出の分類の SNJ54LS06J
| 属性 | 説明 |
| RoHS ステータス | RoHS非対応 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
