詳細情報 |
|||
| パッケージ: | 大きさ | 部門: | 論理の双安定回路 |
|---|---|---|---|
| 軍の温度較差: | – 55°Cへの125°C | 操作の温度較差: | 0°Cへの70°C |
| 供給電圧、VCC: | 7V | 入れられた電圧、VI: | 7V |
| ハイライト: | バルク SN54ALS273J、オクタル SN54ALS273J、オクタル D タイプ フリップフロップ 7V,OCTAL SN54ALS273J,OCTAL D-TYPE FLIP-FLOPS 7V |
||
製品の説明

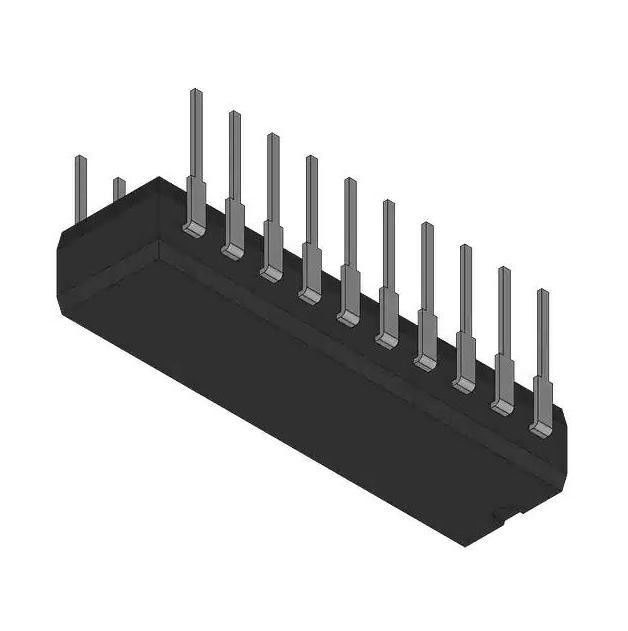

SN54ALS273J ワイヤレス RF モジュール オクタル D タイプ フリップフロップ 7V 70°C
54ALS273 オクタル D タイプ フリップフロップ
仕様 SN54ALS273J
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ビーチサンダル | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | * |
| パッケージ | バルク |
| 製品の状態 | アクティブ |
| 基本製品番号 | 54ALS273 |
特徴のSN54ALS273J
• シングルレール出力を備えた 8 つのフリップフロップを含む
• バッファクロックおよびダイレクトクリア入力
• 各フリップフロップへの個別のデータ入力
• アプリケーションには次のものが含まれます。
バッファ/ストレージレジスタ
シフトレジスタ
パターンジェネレーター
• パッケージオプションにはプラスチックが含まれます
スモールアウトライン (DW) パッケージ、セラミックチップキャリア (FK)、および標準プラスチック (N)
およびセラミック (J) 300 ミル DIP
説明のSN54ALS273J
これらのオクタル ポジティブ エッジ トリガー フリップフロップは、TTL 回路を利用して D タイプ フリップフロップを実装します。
ダイレクトクリア (CLR) 入力を備えたロジック。
セットアップ時間の要件を満たすデータ (D) 入力の情報は、クロックの立ち上がりエッジで Q 出力に転送されます。
(CLK)パルス。クロック トリガは特定の電圧レベルで発生し、立ち上がりパルスの遷移時間には直接関係しません。CLK が High レベルまたは Low レベルの場合、D 入力信号は出力に影響を与えません。
SN54ALS273 は、-55°C の全軍用温度範囲での動作を特徴としています。
125℃まで。SN74ALS273 は、0°C ～ 70°C での動作が特徴です。
環境および輸出の分類の SN54ALS273J
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 適用できない |
