詳細情報 |
|||
| 脈拍幅のゆがみ（最高）: | 4.7ns | 上昇/落下の時間（タイプ）: | 2ns、2ns |
|---|---|---|---|
| 電圧-供給: | 3V | 5.5V | 実用温度: | -40°C | 125°C |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 16-SOIC （0.295"、7.50mmの幅） |
| 製造者装置パッケージ: | 16-SOIC | 基礎プロダクト数: | ISOW7841 |
| ハイライト: | 16SOIC ISOW7841DWE,4CH GP ISOW7841DWE,DGTL ISO 5000VRMS |
||
製品の説明

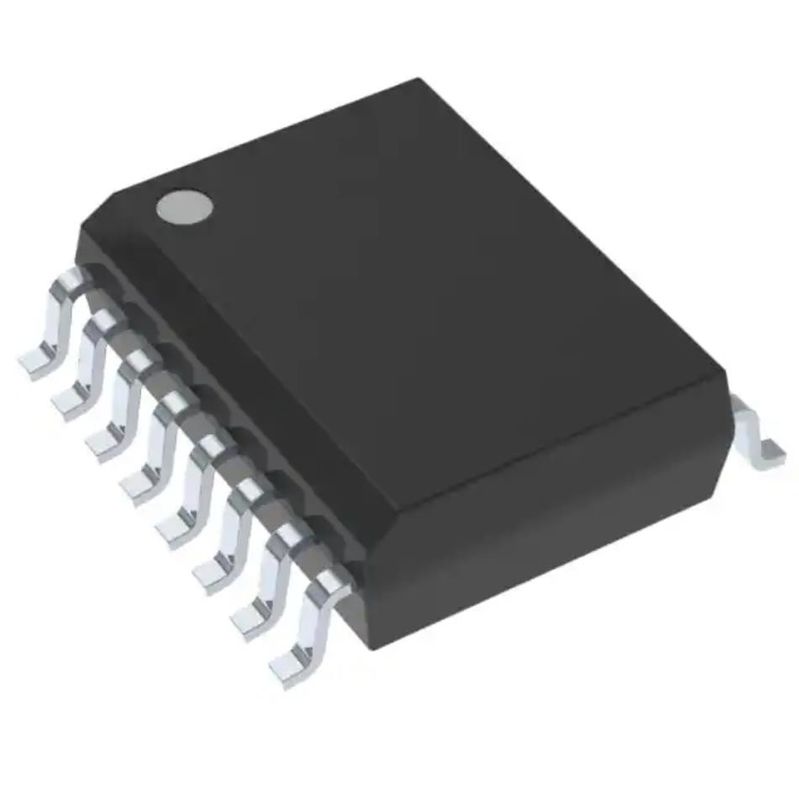

ISOW7841DWER無線RfモジュールのDgtl Iso 5000vrms 4ch Gp 16soic
一般目的のデジタル アイソレーター5000Vrms 4チャネル100Mbps 100kV/µs CMTI 16-SOIC （0.295"、7.50mmの幅）
ISOW7841DWERの指定
| タイプ | 記述 |
| 部門 | アイソレーター |
| デジタル アイソレーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 技術 | 容量性カップリング |
| タイプ | 一般目的 |
| 隔離された力 | はい |
| チャネルの数 | 4 |
| 入力-側面1/Side 2 | 3つの月1の日 |
| チャネル タイプ | 単方向 |
| 電圧-分離 | 5000Vrms |
| 共通モード一時的な免除（分） | 100kV/µs |
| データ転送速度 | 100Mbps |
| 伝搬遅延のtpLH/tpHL （最高） | 17.6ns、17.6ns |
| 脈拍幅のゆがみ（最高） | 4.7ns |
| 上昇/落下の時間（タイプ） | 2ns、2ns |
| 電圧-供給 | 3V | 5.5V |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-SOIC （0.295"、7.50mmの幅） |
| 製造者装置パッケージ | 16-SOIC |
| 基礎プロダクト数 | ISOW7841 |
ISOW7841DWERの特徴
•Mbpsの100データ転送速度
•強い分離の障壁:
– >100-Yearは1つのkVRMSの定常電圧で寿命を写し出した
– 5000までVRMSの分離の評価
– 10までのkVPKのサージ機能
– ±100 kV/µs最低CMTI
•オン破片の変圧器が付いている統合された高性能DC-DCのコンバーター
•5.5-V広い入力供給の範囲への3-V
•調整された5-Vか3.3-V出力
•出力電力0.65-Wまで
•5ボルトから5ボルト;5ボルトから3.3ボルト:利用できる負荷現在の≥ 130 mA
•3.3 Vから3.3ボルト:利用できる負荷流れの≥ 75 mA
•3.3 Vから5ボルト:利用できる負荷現在の≥ 40 mA
•現在の侵入を限るソフト開始
•積み過ぎおよび短絡の保護
•熱操業停止
•デフォルトの出力:高低の選択
•低い伝搬遅延:13 nsのタイプ（5-V供給）
•強い電磁適合性（EMC）
–システム レベルESD、EFTおよびサージの免除
–分離の障壁を渡る±8 kV IEC 61000-4-2の接触の排出の保護
–低い放出
•16ピン広いSOICパッケージ
•延長温度較差:– 40°Cへの+125°C
•Safety-related証明:
– 7071-VPKはDIN V VDEごとの分離をV補強した
0884-11:2017-01
– UL 1577ごとの1分の5000-VRMS分離
– IEC 60950-1、IEC 62368-1およびIEC 60601-1の端ごとのCSAの証明装置の標準
– GB4943.1-2011ごとのCQCの承認
– EN 60950-1およびEN 61010-1に従うTUVの証明
ISOW7841DWERの適用
•産業オートメーション
•運動制御
•格子下部組織
•医療機器
•テストおよび測定
ISOW7841DWERの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
