詳細情報 |
|||
| 部品番号: | SN75C3221PWR | 運転者/受信機の数: | 1/1 |
|---|---|---|---|
| 受信機ヒステリシス: | 500 mV | データ転送速度: | 1Mbps |
| 電圧-供給: | 3V | 5.5V | 実用温度: | 0°C | 70°C |
| 製造者装置パッケージ: | 16-TSSOP | タイプ: | トランシーバー |
製品の説明

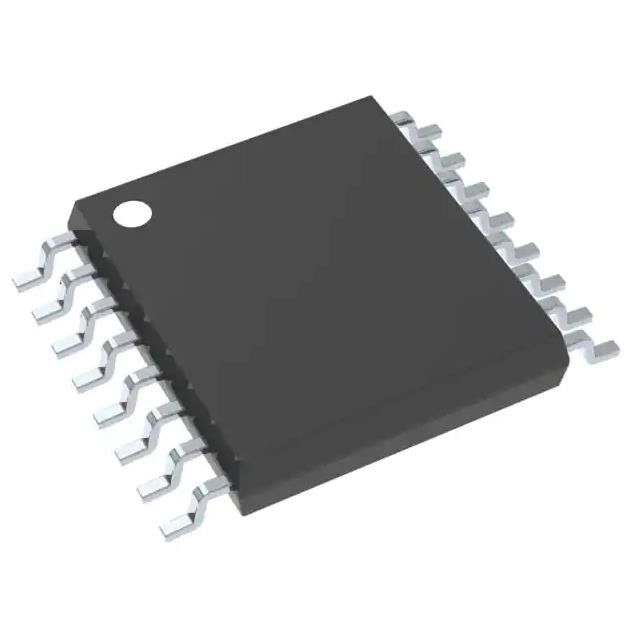

SN75C3221PWR 1/1の集積回路の破片のトランシーバー完全なRS232 16-TSSOP
1/1のトランシーバー完全なRS232 16-TSSOP
SN65C3221およびSN75C3221は1つのライン・ドライバ、1ライン受信機、および±15 kV ESDの保護ピンが付いている二重chargepump回路からに成っている
ピン（GNDを含む連続港のドッキング・ピン、）。非同期通信のコントローラーと連続港のコネクター間のこれらの装置providetheの電気インターフェイス。チャージ ポンプおよび4つの小さく外的なコンデンサーは単一3-Vからの5.5-V供給に操作を可能にする。これらの装置はデータ信号速度で24 V/μsから150 V/μsの1つまでのMbit/sそして運転者の出力スルー・レートを作動させる。
SN75C3221PWRの特徴
•5.5-V VCCの供給に3-Vと作動させなさい
•1つまでのMbit/sを作動させなさい
•低いスタンバイの流れ:典型的な1つのμA
•外的なコンデンサー:4つx 0.1のμF
•3.3-V供給が付いている5-V論理の入力を受け入れる
•RS-232バス ピンESD保護は人間ボディ モデル（HBM）を使用して超過する±15 kVを
•自動powerdown特徴は自動的に力の節約のための運転者を不具にする
SN75C3221PWRの指定
| プロダクト | SN75C3221PWR |
| パッケージ | テープ及び巻き枠 |
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
-
|
|
プロダクト状態
|
活動的
|
|
タイプ
|
トランシーバー
|
|
議定書
|
RS232
|
|
運転者/受信機の数
|
1/1
|
|
二重
|
完全
|
|
受信機ヒステリシス
|
500 mV
|
|
データ転送速度
|
1Mbps
|
|
電圧-供給
|
3V | 5.5V
|
|
実用温度
|
0°C | 70°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
16-TSSOP （0.173"、4.40mmの幅）
|
|
製造者装置パッケージ
|
16-TSSOP
|
|
基礎プロダクト数
|
75C3221
|
範囲（−10 ̊
環境及び輸出分類
whのavck-
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
SN75C3221PWRの適用
•産業PC
•ワイヤーで縛られたネットワーキング
•データ センタおよびエンタープライズ コンピューティング
•電池式システム
•PDAs
•ノート
•ラップトップ
•PalmtopのPC
•手持ち型装置
