詳細情報 |
|||
| 部品番号: | TLC6C5724QDAPRQ1 | 内部スイッチ: | いいえ |
|---|---|---|---|
| 出力の数: | 24 | 電圧-供給（分）: | 3V |
| 電圧-供給（最高）: | 5.5V | 電圧-出力: | 8V |
| 現在-出力/チャネル: | 50mA | 頻度: | 4MHz、8MHz |
製品の説明

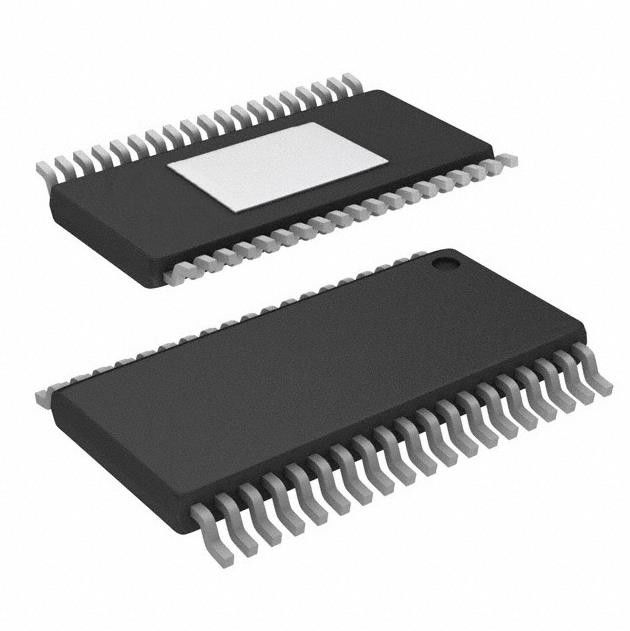

TLC6C5724QDAPRQ1無線RFモジュール LED ドライバー 24 50mA 38-HTSSOP
アンプ IC 1 チャンネル (モノラル) クラス AB 8-SOIC
インジケーターや LCD のローカル調光バックライトなどの自動車用途があります。これらのアプリケーションについては、マルチチャンネルを考える人が増えています。
定電流 LED ドライバーが必要です。要件は、LED と同じ強度と色温度を取得することです。システムレベルの安全性を確保するには、LED ドライバーが障害を感知できる必要があります。
の特徴TLC6C5724QDAPRQ1
• 自動車用途向けに AEC-Q100 認定済み
– デバイス温度グレード 1: –40°C ～ 125°C、TA
• 24個の定電流シンク出力チャンネル
– 最大出力電流 50mA
– 8Vの最大出力電圧
– 3 つの出力グループ: OUTRn、OUTGn、OUTBn
• 出力電流調整
– 各チャンネルの7ビットドット補正
– 各グループの8ビット強度制御
• 統合された PWM グレースケール ジェネレーター
– 個別チャンネルごとの PWM 調光
– 調整可能なグローバル グレースケール モード: 12 ビット、10 ビット、8 ビット
• 保護と診断
– LEDオープン検出、LEDショート検出、出力GNDショート検出
– 隣接ピンショート検出
– プレサーマル警告、サーマルシャットダウン
– IREF 抵抗のオープンおよびショート検出、および
-保護
– GCLK エラー検出用のネゲート ビット トグルと
LOD_LSD レジスタ エラー チェック
– LOD_LSD 回路セルフテスト
仕様TLC6C5724QDAPRQ1
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
自動車、AEC-Q100
|
|
製品の状態
|
アクティブ
|
| パッケージ | テープ＆リール（TR） |
|
タイプ
|
線形
|
|
トポロジー
|
-
|
|
内部スイッチ
|
いいえ
|
|
出力数
|
24
|
|
電圧 - 電源 (最小)
|
3V
|
|
電圧 - 電源 (最大)
|
5.5V
|
|
電圧 - 出力
|
8V
|
|
電流 - 出力/チャンネル
|
50mA
|
|
周波数
|
4MHz、8MHz
|
|
調光
|
PWM
|
|
アプリケーション
|
自動車、バックライト、照明
|
|
動作温度
|
-40℃～125℃（TA）
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
38-PowerTSSOP (0.240インチ、6.10mm幅)
|
|
サプライヤーデバイスパッケージ
|
38-HTSSOP
|
|
基本製品番号
|
TLC6C5724
|
範囲 (−10 ̊)
環境および輸出の分類
なんてことだ -
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
の応用TLC6C5724QDAPRQ1
• 自動車クラスター
• 車載用ローカルディミングディスプレイ
• 自動車用フェイスプレート
• 自動車用 HVAC コントロール パネル
• 自動車用センタースタックディスプレイ
• 自動車のインテリアおよび RGB アンビエント照明
• 自動車用シフトバイワイヤおよびギアシフター
