詳細情報 |
|||
| 部品番号: | STM32F100VCT6B | パッケージ: | 皿 |
|---|---|---|---|
| 速度: | 24MHz | 入力/出力の数: | 80 |
| RAMのサイズ: | 24K X 8 | 電圧-供給（Vcc/Vdd）: | 2V | 3.6V |
| 発振器のタイプ: | 内部 | 実用温度: | -40°C | 85°C （TA） |
製品の説明

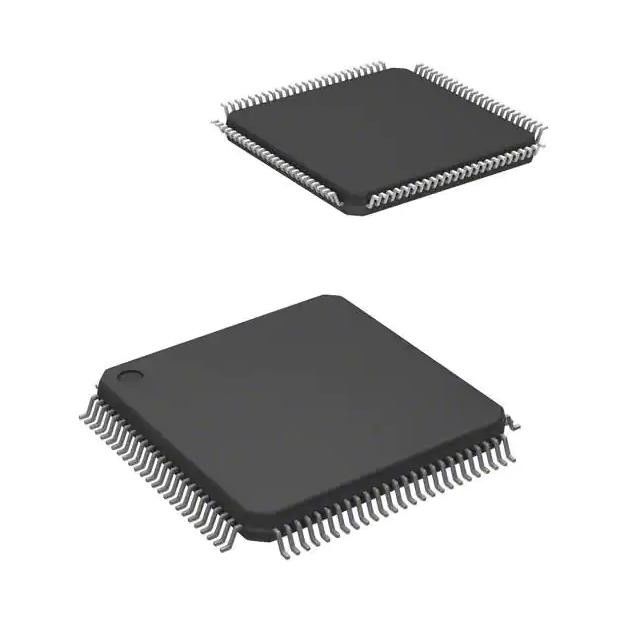

STM32F100VCT6Bの電源スイッチIC MCU 32BIT 256KBのフラッシュ100LQFP 24K X 8
ARM® Cortex® M3のSTM32F1マイクロ制御回路IC 32ビット単心24MHz 256KB （256K X 8）抜け目がない100-LQFP （14x14）
STM32F100VCT6Bの特徴
•時計、調整および補給管理
– 2.0から3.6ボルトの適用供給およびI/Os
– POR、PDRおよびプログラム可能な電圧
探知器（PVD）
– MHzの水晶発振子4に24…
–内部8つのMHzによって工場整えられるRC
–内部40のkHz RC
– CPUの時計のためのPLL
–口径測定のRTCのための32のkHzの発振器
•低い電力
–睡眠、停止および待機モード
– RTCおよびバックアップ記録のためのVBATの供給
•連続ワイヤーは（SWD）およびJTAG I/Fデバッグする
•DMA
– 12チャネルのDMAコントローラー
–ペリフェラルは支えた:タイマー、ADC、SPIs、
私
2Cs、USARTsおよびDACs
•1つの× 12ビット、1.2のµs A/Dのコンバーター（16までCH。）
–転換の範囲:0から3.6ボルト
–温度検出器
•2つの× 12ビットD/Aコンバーター
•112までの速い入力/出力の港
– 51/80/112 I/Osの16のすべてのmappable
外部割込み機構のベクトルおよびほとんどすべて
V耐久性がある5
STM32F100VCT6Bの指定
|
Mfr
|
STMicroelectronics
|
|
シリーズ
|
STM32F1
|
|
プロダクト
|
STM32F100VCT6B
|
|
中心プロセッサ
|
ARM® Cortex® M3
|
|
コア サイズ
|
32ビット単心
|
|
速度
|
24MHz
|
|
結合性
|
Iの² C、IrDA、LINbus、SPI、UART/USART
|
|
ペリフェラル
|
DMA、PDR、POR、PVD、PWMの臨時雇用者センサー、WDT
|
|
入力/出力の数
|
80
|
|
プログラム記憶容量
|
256KB （256K X 8）
|
|
プログラム記憶タイプ
|
フラッシュ
|
|
EEPROMのサイズ
|
-
|
|
RAMのサイズ
|
24K X 8
|
|
電圧-供給（Vcc/Vdd）
|
2V | 3.6V
|
|
データ変換装置
|
A/D 16x12b;D/A 2x12b
|
|
発振器のタイプ
|
内部
|
|
実用温度
|
-40°C | 85°C （TA）
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
100-LQFP
|
|
製造者装置パッケージ
|
100-LQFP （14x14）
|
|
基礎プロダクト数
|
STM32F100
|
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
