詳細情報 |
|||
| 部品番号: | STM32F103RDT6 | コア サイズ: | 32ビット単心 |
|---|---|---|---|
| 速度: | 72KHz | 入力/出力の数: | 51 |
| RAMのサイズ: | 64K X 8 | 電圧-供給（Vcc/Vdd）: | 2V | 3.6V |
| データ変換装置A/D: | 16x12b;D/A 2x12b | 実用温度: | -40°C | 85°C （TA） |
製品の説明

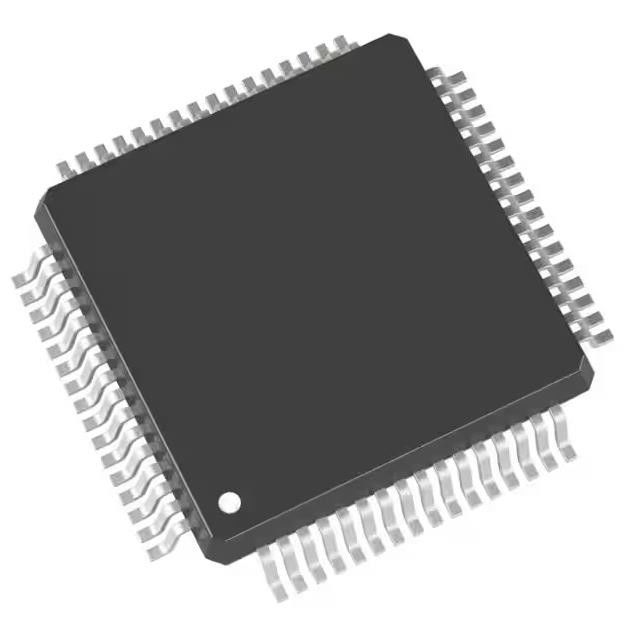

STM32F103RDT6 電源スイッチ IC MCU 32BIT 384KB FLASH 64LQFP I/O 51
ARM® Cortex®-M3 STM32F1 マイクロコントローラ IC 32 ビット シングルコア 24MHz 256KB（256K x 8） フラッシュ 100-LQFP（14x14）
高密度 STM32F103xC/D/E データシートは、STM32F10xxx リファレンス マニュアルと併せて読む必要があります。
内部フラッシュ メモリのプログラミング、消去、保護の詳細については、STM32F10xxx フラッシュ プログラミング マニュアルを参照してください。
の特徴STM32F103RDT6
• コア: Arm® 32 ビット Cortex®-M3 CPU
– 72 MHz 最大周波数、1.25 DMIPS/MHz
(Dhrystone 2.1) 0 待機状態のメモリ アクセス時のパフォーマンス
– シングルサイクル乗算とハードウェア除算
• 思い出
– 256 ～ 512 K バイトのフラッシュ メモリ
– 最大 64 KB の SRAM
– 4 チップを備えた柔軟なスタティック メモリ コントローラー
選択する。コンパクトフラッシュ、SRAM、
PSRAM、NOR、NAND メモリ
– LCD パラレル インターフェイス、8080/6800 モード
• クロック、リセット、電源管理
– 2.0 ～ 3.6 V のアプリケーション電源および I/O
– POR、PDR、およびプログラマブル電圧検出器 (PVD)
– 4 ～ 16 MHz の水晶発振器
– 工場出荷時に調整された内部 8 MHz RC
– キャリブレーション付き内部 40 kHz RC
– キャリブレーション付き RTC 用 32 kHz 発振器
• 低電力
– スリープ、ストップ、スタンバイモード
– RTC およびバックアップ レジスタ用の VBAT 供給
• 3 × 12 ビット、1 μs A/D コンバータ (最大 21 チャネル)
– 変換範囲: 0 ～ 3.6 V
– トリプルサンプルアンドホールド機能
- 温度センサー
・12ビットD/Aコンバータ×2
仕様STM32F103RDT6
|
製造元
|
STマイクロエレクトロニクス
|
|
シリーズ
|
STM32F1
|
|
製品
|
STM32F103RDT6
|
|
コアプロセッサ
|
ARM® Cortex®-M3
|
|
コアサイズ
|
32ビットシングルコア
|
|
スピード
|
72MHz
|
|
接続性
|
CANbus、I²C、IrDA、LINbus、SPI、UART/USART、USB
|
|
周辺機器
|
DMA、モーター制御PWM、PDR、POR、PVD、PWM、温度センサー、WDT
|
|
I/O数
|
51
|
|
プログラムメモリサイズ
|
384KB (384K×8)
|
|
プログラムメモリの種類
|
閃光
|
|
EEPROMのサイズ
|
-
|
|
RAM サイズ
|
64K×8
|
|
電圧 - 電源 (Vcc/Vdd)
|
2V～3.6V
|
|
データコンバータ
|
A/D 16x12b;D/A 2x12b
|
|
発振器の種類
|
内部
|
|
動作温度
|
-40℃～85℃(TA)
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
64-LQFP
|
|
サプライヤーデバイスパッケージ
|
64-LQFP (10x10)
|
|
基本製品番号
|
STM32F103
|
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
