詳細情報 |
|||
| 部品番号: | STM32F103VGT6 | コア サイズ: | 32ビット単心 |
|---|---|---|---|
| 速度: | 72MHz | 入力/出力の数: | 80 |
| プログラム記憶容量: | 1MB （1M x 8） | 電圧-供給（Vcc/Vdd）: | 2V | 3.6V |
| RAMのサイズ: | 96K X 8 | ||
製品の説明

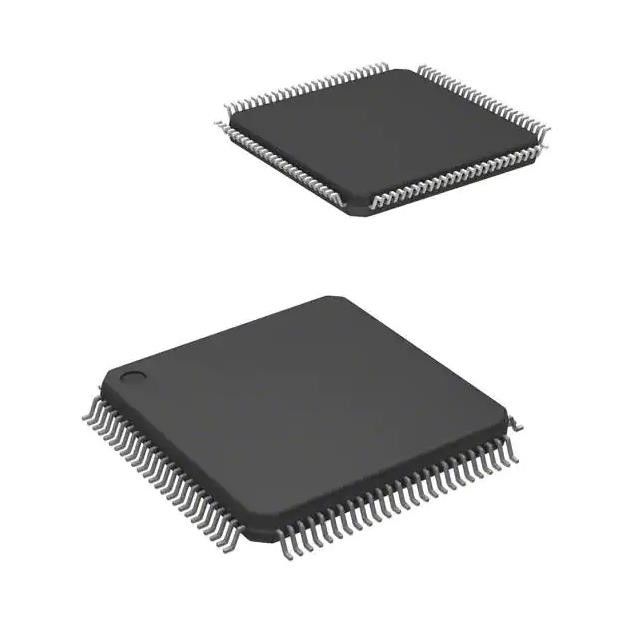

STM32F103VGT6電源スイッチIC MCU 32BIT 1MBのフラッシュ100LQFP 96K X 8
ARM® Cortex® M3のSTM32F1マイクロ制御回路IC 32ビット単心72MHz 1MB （1M x 8）抜け目がない100-LQFP （14x14）
XL密度STM32F103xF/Gのデータ用紙はSTM32F10xxxの文法書と共に読まれるべきである。
プログラミングの情報に関しては、内部フラッシュ・メモリの消去および保護はSTM32F10xxx抜け目がないプログラミング マニュアルを参照する。
STM32F103VGT6の特徴
•時計、調整および補給管理
– 2.0から3.6ボルトの適用供給およびI/Os
– POR、PDRおよびプログラム可能な電圧
探知器（PVD）
– MHzの水晶発振子4に16…
–内部8つのMHzによって工場整えられるRC
–口径測定の内部40のkHz RC
–口径測定のRTCのための32のkHzの発振器
•低い電力
–睡眠、停止および待機モード
– RTCおよびバックアップ記録のためのVBATの供給
•3つの× 12ビット、1 µs A/Dのコンバーター（21まで
チャネル）
–転換の範囲:0から3.6ボルト
–三重サンプルおよび把握機能
–温度検出器
•2つの× 12ビットD/Aコンバーター
•DMA:12チャネルのDMAコントローラー
–支えられたペリフェラル:タイマー、ADCs、DAC、
SDIO、I2Ss、SPIs、I2CsおよびUSARTs
•CRCの計算の単位、96ビット独特なID
•ECOPACK®のパッケージ
STM32F103VGT6の指定
|
Mfr
|
STMicroelectronics
|
|
シリーズ
|
STM32F1
|
|
プロダクト
|
STM32F103VGT6
|
|
中心プロセッサ
|
ARM® Cortex® M3
|
|
コア サイズ
|
32ビット単心
|
|
速度
|
72MHz
|
|
結合性
|
CANbusのIの² C、IrDA、LINbus、SPI、UART/USART、USB
|
|
ペリフェラル
|
DMAの運動制御PWM、PDR、POR、PVD、PWMの臨時雇用者センサー、WDT
|
|
入力/出力の数
|
80
|
|
プログラム記憶容量
|
1MB （1M x 8）
|
|
プログラム記憶タイプ
|
フラッシュ
|
|
EEPROMのサイズ
|
-
|
|
RAMのサイズ
|
96K X 8
|
|
電圧-供給（Vcc/Vdd）
|
2V | 3.6V
|
|
データ変換装置
|
A/D 16x12b;D/A 2x12b
|
|
発振器のタイプ
|
内部
|
|
実用温度
|
-40°C | 85°C （TA）
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
100-LQFP
|
|
製造者装置パッケージ
|
100-LQFP （14x14）
|
|
基礎プロダクト数
|
STM32F103
|
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
