詳細情報 |
|||
| 部品番号: | AMC1200STDUBRQ1 | 回路の数: | 1 |
|---|---|---|---|
| -3dbの帯域幅: | 100つのkHz | 電圧-入れられたオフセット: | 200 µV |
| 現在-供給: | 5.4mA | 現在-出力/チャネル: | 20 mA |
| 電圧-供給のスパン（分）: | 2.7 V | 電圧-供給のスパン（最高）: | 5.5 V |
製品の説明

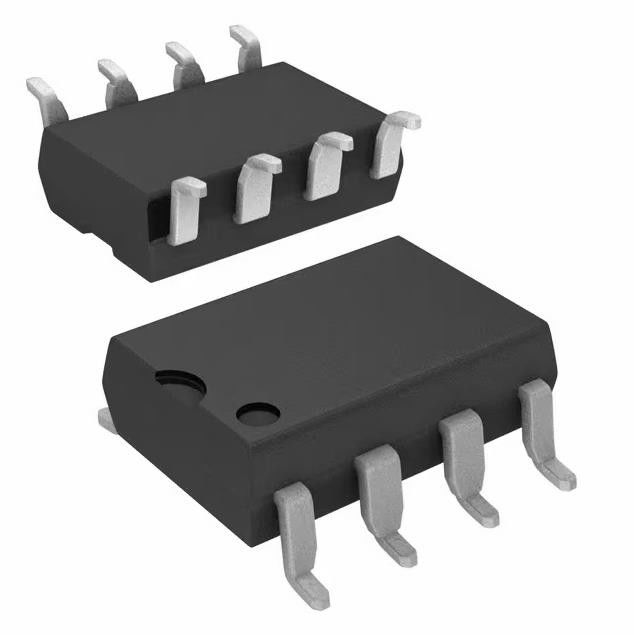

AMC1200STDUBRQ1トランジスター出力オプトカプラー1 8-SOP 100 kHz 5.4mA
分離のアンプ1回路差動8-SOP
AMC1200-Q1はワイドボディの、8ピンSOICパッケージ（DWV）およびgullwingの8ピンSOPパッケージ（ダビング）で利用できる。
AMC1200STDUBRQ1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–温度の等級2:– 40°Cへの105°C
– HBM ESDの分類のレベルH2
– CDM ESDの分類のレベルC3B
•±250 mVは電圧範囲を最大限に活用したのために入れた
分路抵抗器
•非常に低い非直線性:0.075% （最高）
5-V高側の供給を使って
•低いオフセットの間違い:1.5 mV （最高）
•低雑音:3.1 mVRMS （典型的な）
•低い高側の供給の流れ:
5ボルトの8 mA （最高）
•入れられた帯域幅:60のkHz （分）
•固定利益:8 （0.5%の正確さ）
•高い共通モード除去率:
108 dB （典型的な）
•低側の3.3-V操作
•証明されたガルバニック分離:
– UL1577およびVDE承認されるV 0884-10
–分離の電圧:4250 VPEAK
–定常電圧:1200 VPEAK
–一時的な免除:10 kV/µs （分）
AMC1200STDUBRQ1の製品特質
|
シリーズ
|
、AEC-Q100自動車
|
|
プロダクト
|
AMC1200STDUBRQ1
|
|
アンプのタイプ
|
分離
|
|
回路の数
|
1
|
|
出力タイプ
|
差動
|
|
スルー・レート
|
-
|
|
-3dbの帯域幅
|
100つのkHz
|
|
電圧-入れられたオフセット
|
200 µV
|
|
現在-供給
|
5.4mA
|
|
現在-出力/チャネル
|
20 mA
|
|
電圧-供給のスパン（分）
|
2.7 V
|
|
電圧-供給のスパン（最高）
|
5.5 V
|
|
実用温度
|
-40°C | 105°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
8-SMDのカモメの翼
|
|
製造者装置パッケージ
|
8-SOP
|
|
基礎プロダクト数
|
AMC1200
|
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
AMC1200STDUBRQ1の適用
•隔離された分路抵抗器ベースの流れか電圧
感知:
–牽引インバーター
–機内充電器
– DC-DCのコンバーター
–電池の管理システム
