詳細情報 |
|||
| 部品番号: | AMC1305L25DWR | チャネルの数: | 1 |
|---|---|---|---|
| 決断（ビット）: | 16 b | サンプリング レート（毎秒）: | 78k |
| 電圧-供給: | 3V | 5.5V | 実用温度: | -40°C | 125°C |
| 製造者装置パッケージ: | 16-SOIC | データ インターフェイス: | LVDS -連続 |
| ハイライト: | AMC1305L25DWR、絶縁モジュール 16B 78K、LVDS 絶縁モジュール 16B,Isolated Module 16B 78K,LVDS Isolated Module 16B |
||
製品の説明

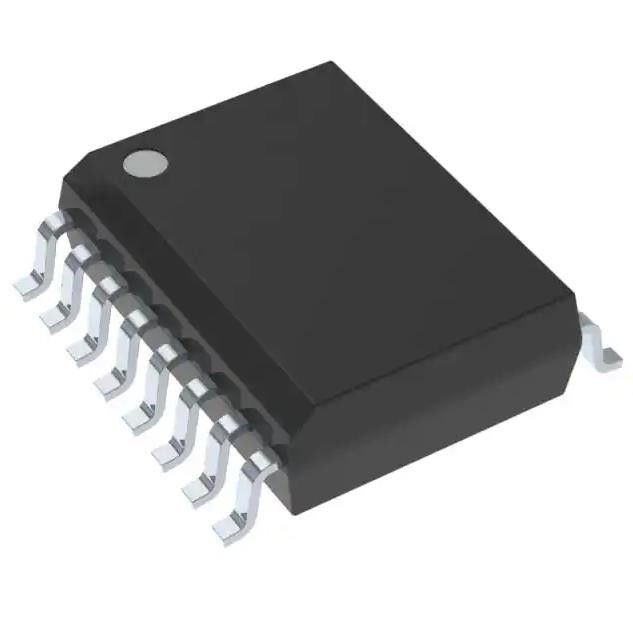

AMC1305L25DWR トランジスタ出力オプトカプラ 16 b 78k LVDS - シリアル 16-SOIC
絶縁モジュール 16 b 78k LVDS - シリアル 16-SOIC
の特徴AMC1305L25DWR
• シャント抵抗ベースの電流測定用に最適化されたピン互換ファミリー:
– ±50mVまたは±250mVの入力電圧範囲
– CMOS または LVDS デジタル インターフェイス オプション
• システムレベルでの高精度センシングをサポートする優れた DC 性能:
– オフセット誤差: ±50 μV または ±150 μV (最大)
– オフセットドリフト: 1.3 μV/°C (最大)
– ゲイン誤差: ±0.3% (最大)
– ゲインドリフト: ±40 ppm/°C (最大)
• 安全関連の認証:
– 7000-VPK 強化絶縁
DIN VDE V 0884-11: 2017-01
– UL1577 に準拠した 1 分間の 5000 VRMS 絶縁
– CAN/CSA 番号5Aコンポーネントの受け入れ
サービス通知および IEC 62368-1 エンド機器
標準
• 過渡耐性: 15 kV/μs (分)
• 高い電磁界耐性
(アプリケーションノート SLLA181A を参照)
• 外部 5 MHz ～ 20 MHz クロック入力
システムレベルの同期が容易になる
• 拡張産業用に完全に仕様化
温度範囲
製品の属性AMC1305L25DWR
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
-
|
|
製品
|
AMC1305L25DWR
|
|
タイプ
|
絶縁モジュール
|
|
チャンネル数
|
1
|
|
解像度 (ビット)
|
16b
|
|
サンプリングレート (毎秒)
|
78k
|
|
データインターフェース
|
LVDS - シリアル
|
|
電圧供給源
|
アナログとデジタル
|
|
電圧 - 電源
|
3V～5.5V
|
|
動作温度
|
-40℃～125℃
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
16-SOIC (0.295インチ、7.50mm幅)
|
|
サプライヤーデバイスパッケージ
|
16-SOIC
|
|
基本製品番号
|
AMC1305
|
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
アプリケーションのAMC1305L25DWR
• 以下のシャント抵抗ベースの電流検出:
– 産業用モータードライブ
– 太陽光発電インバータ
– 無停電電源装置
• 絶縁型電圧センシング
