詳細情報 |
|||
| 出力の数: | 2 | インプット:アウトプット: | 1:1 |
|---|---|---|---|
| 出力構成: | 高い側面 | 出力型: | N-Channel |
| インターフェース: | オン/オフ | 電圧 - 負荷: | 4V | 28V |
| 電圧-供給（Vcc/Vdd）: | 必須 | 現在-出力（最高）: | 40A |
製品の説明

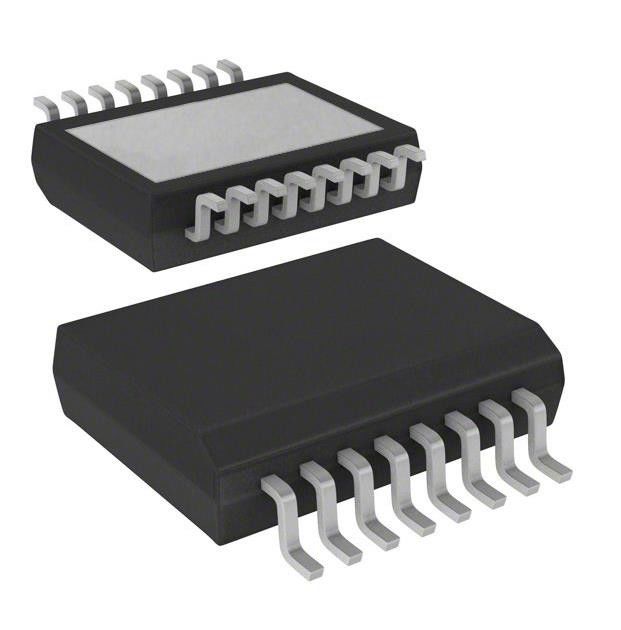

VND7030AJTR 電源スイッチ/ドライバーIC 1:1 Nチャンネル 40A PowerSSO-16
IC PWR DRVR N-CHAN 1:1 PWRSSO16
仕様VND7030AJTR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | VIPパワーTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 2 |
| インプット:アウトプット | 1:1 |
| 出力構成 | ハイサイド |
| 出力型 | Nチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 4V~28V |
| 電圧 - 供給 (Vcc/Vdd) | 必須ではない |
| 電流 - 出力 (最大) | 40A |
| Rdsオン (タイプ) | 31mOhm |
| 入力タイプ | 逆転しない |
| 特徴 | 自動再起動,状態フラグ |
| 欠陥対策 | 電流制限 (固定),開放負荷検出,過熱,過電圧,UVLO |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | パワーSSO-16 |
| パッケージ/ケース | 16-PowerLFSOP (0.154",3.90mm 幅) |
| 基本製品番号 | VND7030 |
特徴についてVND7030AJTR
• 自動車専攻
• 一般
− マルチセンスのアナログフィードバック
− 非常低待機電流
− 3Vと5VのCMOS出力に対応する
• マルチセンスの診断機能
− 高精度比例電流鏡の負荷電流,VCC電源電圧とTCHIP装置の温度
− 過負荷と近接 (電力の制限) の表示
− 熱停止表示
− オフ状態の開放負荷検出
− VCC検出への出力短縮
− 感覚を有効/無効にする
• 保護
− 低電圧停止
− 超電圧クランプ
− 負荷電流制限
− 急速な熱トランジエントの自己制限
− オーバーテンプレートや電源制限時の設定可能なロックオフ
− 土地の損失とVCCの損失
− 外部部品を備えたバックバッテリー
− 静電放電保護
• 一般
− マルチセンスのアナログフィードバック
− 非常低待機電流
− 3Vと5VのCMOS出力に対応する
• マルチセンスの診断機能
− 高精度比例電流鏡の負荷電流,VCC電源電圧とTCHIP装置の温度
− 過負荷と近接 (電力の制限) の表示
− 熱停止表示
− オフ状態の開放負荷検出
− VCC検出への出力短縮
− 感覚を有効/無効にする
• 保護
− 低電圧停止
− 超電圧クランプ
− 負荷電流制限
− 急速な熱トランジエントの自己制限
− オーバーテンプレートや電源制限時の設定可能なロックオフ
− 土地の損失とVCCの損失
− 外部部品を備えたバックバッテリー
− 静電放電保護
申請についてVND7030AJTR
自動車用レジスティブ・インダクティブ・キャパシティブ・ロードのあらゆる種類
• 自動車用信号ランプ用に特別設計 (最大2xP21WまたはSAE1156およびR5W並列またはLEDの後部組み合わせ)
環境・輸出分類についてVND7030AJTR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
